Ansambluri de Cabluri CAN Bus Personalizate
Cabluri CAN bus cu impedanță controlată 120Ω ±5%, testare 100% la semnal și continuitate, conform SAE J1939, J2284 și ISO 11898. Conectori Deutsch, Amphenol, TE Connectivity. De la prototip la 50.000+ unități/lună.
De Ce Cablurile CAN Bus Nu Sunt Simple Cabluri Twisted Pair
Am văzut destui clienți care au vrut să "facă economie" folosind cablu Ethernet Cat5 în loc de cablu CAN bus dedicat. Pe hârtie, ambele sunt twisted pair. În realitate, diferențele sunt masive — și nu vezi problema până când nu pui cablul pe un vehicul real, cu motoare electrice care generează tranziențe de sute de volți.
Cablul CAN bus trebuie să aibă impedanță caracteristică de 120Ω conform ISO 11898, nu 100Ω ca la Cat5. Această diferență de 20Ω pare mică, dar pe o rețea CAN High Speed la 1Mbps generează reflexii de semnal care corup pachetele de date. Și un singur pachet corupt poate declanșa un fault code pe ECU — ceea ce înseamnă mașina nu pornește.
În fabrica noastră, fiecare lot de cablu CAN este verificat cu TDR (Time Domain Reflectometer) înainte de a ajunge pe linia de producție. Dacă impedanța nu e între 114Ω și 126Ω, respingem lotul. Da, e mai scump așa. Dar un recall automotive te costă cu trei ordine de mărime mai mult decât un rolă de cablu respins.
Capabilități CAN Bus — Ce Facem Diferit
Nu asamblăm doar cabluri. Proiectăm, testăm și validăm rețele CAN complete, de la schematică la producție în serie.
Impedanță Controlată 120Ω ±5%
Fiecare lot de cablu este măsurat cu TDR înainte de producție. Impedanța trebuie să fie între 114Ω și 126Ω pe toată lungimea. Pentru CAN FD la 5Mbps, toleranța se restrânge la ±3% — și da, putem face asta constant.
Ecranare Dublă (Foil + Braid)
Folie aluminiu-Mylar pe fiecare pereche twisted + mână cupru cositorit peste ansamblu. Atenuare >60dB la 100MHz. Esențial când CAN bus rulează la 10cm de cablul de putere al invertorului (ask me how I know).
Conectori Certificați Automotive
Deutsch DTM/DTP (IP67, -40°C la +125°C), Amphenol AT, TE Superseal, Molex MX150. Sertizare pe utilaje Schleuniger cu monitorizare forță ±2N. Fiecare crimp are înregistrare digitală.
SAE J1939 & J2284 Conforme
Cabluri proiectate conform SAE J1939 (vehicule grele și off-highway) și J2284 (automotive passenger car). Lungime maximă rețea 40m la 250kbps (J1939) sau 30m la 500kbps (J2284). Calculăm topologia pentru tine.
Terminatoare și Topologie Rețea
Includem terminatoare de 120Ω la ambele capete ale rețelei CAN — integrate în conector sau ca module separate. Verificăm topologia (linie, stea, stea cu trunchi) pentru a minimiza reflexiunile de semnal.

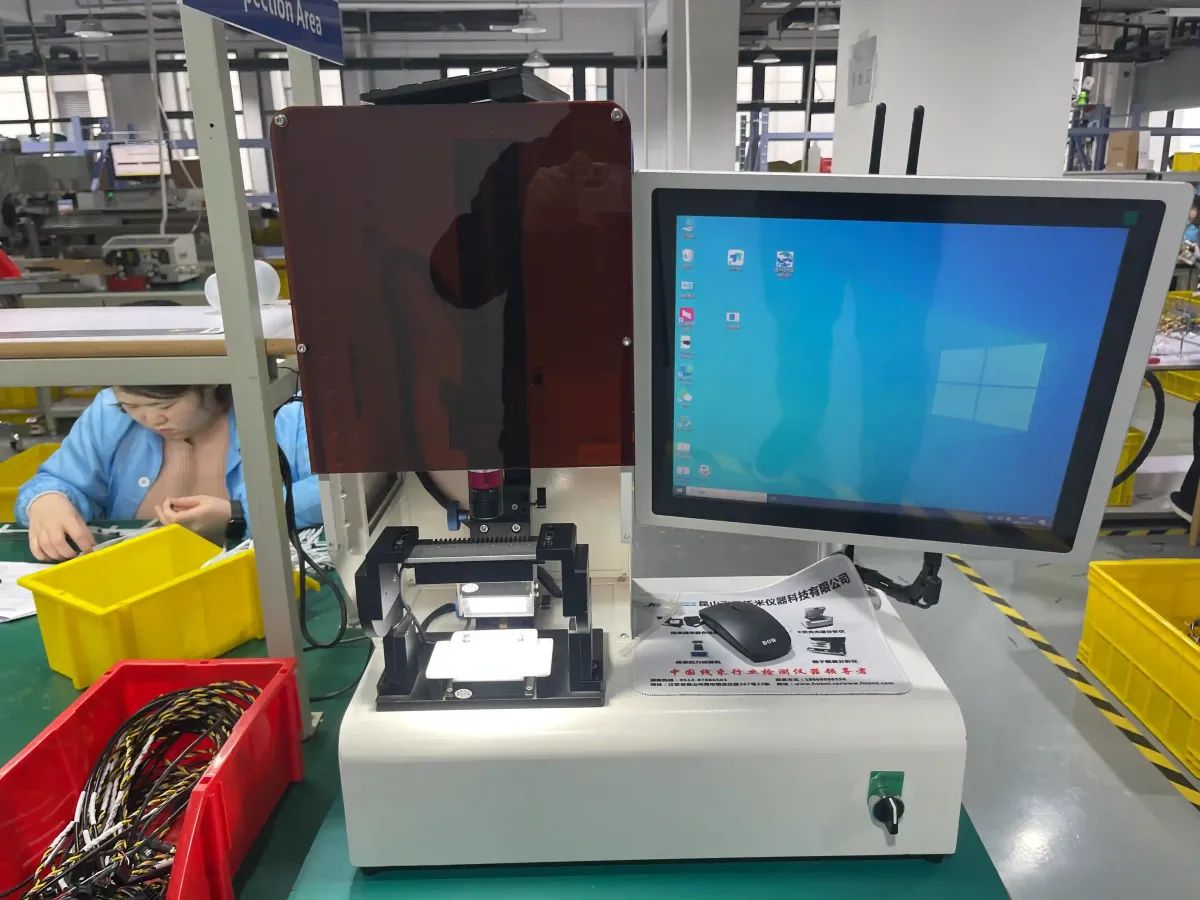

Testare la Semnal cu Analizor CAN
Nu doar continuitate. Testăm cu analizor CAN real la 250kbps, 500kbps și 5Mbps (CAN FD). Verificăm bit timing, jitter <2% și rata de erori 0 pe 60 de secunde de trafic continuu. Asta face diferența între "arată bine" și "funcționează pe mașină".
Specificații CAN Bus — Standard vs. Capacitatea Noastră
Majoritatea producătorilor publică doar "conform ISO 11898". Noi publicăm numerele reale — pentru că diferența dintre "conform" și "verificat pe fiecare lot" contează când ești la -30°C pe un șantier și un senzor CAN încetează să mai comunice.
| Parametru | Standard (ISO 11898) | Capacitatea Noastră | Benchmark Industrie |
|---|---|---|---|
| Impedanță caracteristică | 120Ω ±10% | 120Ω ±5% (±3% pentru CAN FD) | 120Ω ±8% |
| Viteză maximă CAN | 1 Mbps | 5 Mbps (CAN FD) | 2 Mbps |
| Lungime rețea (la 250kbps) | 250m | 250m (verificat TDR) | 200m (tipic) |
| Ecranare | Foil sau braid | Foil + braid (dublă) | Foil sau braid (simplă) |
| Atenuare crosstalk | Nu se specifică | < -40dB @ 1MHz | -30dB @ 1MHz |
| Temperatură operare | -40°C la +85°C | -55°C la +125°C | -40°C la +105°C |
| Testare impedanță | Nu se cere | 100% TDR pe fiecare lot | Sample-based |
| Certificare | ISO 9001 | IATF 16949 + ISO 9001 | ISO 9001 |
Procesul Nostru — De la Schematică la Rețea CAN Funcțională
Fiecare ansamblu CAN bus trece prin 6 etape obligatorii. Sărim peste oricare dintre ele înseamnă să riști o rețea care funcționează pe bancul de test dar cedează pe vehicul. Am învățat asta pe pielea noastră în 2019, când un lot de cabluri J1939 a trecut testul de continuitate dar a eșuat la testarea TDR — impedanța varia cu 15Ω de-a lungul cablului din cauza unei probleme de extrudare a izolației.
Analiză Schematică și Topologie
Verificăm schematică, calculăm lungimea totală a rețelei, numărul de noduri, poziția terminatoarelor. Dacă topologia nu e optimă, propunem modificări. De exemplu, o rețea stea fără trunchi comun poate funcționa la 250kbps dar va avea probleme la 500kbps.
Selecție Materiale și Validare Impedanță
Alegem cablul twisted pair cu impedanța corectă. Validăm fiecare lot cu TDR înainte de producție. Pentru aplicații cu vibrații (off-highway), folosim conductori multi-strand cu secțiune 0.35–0.75mm² și izolație din XLPE sau Tefzel.

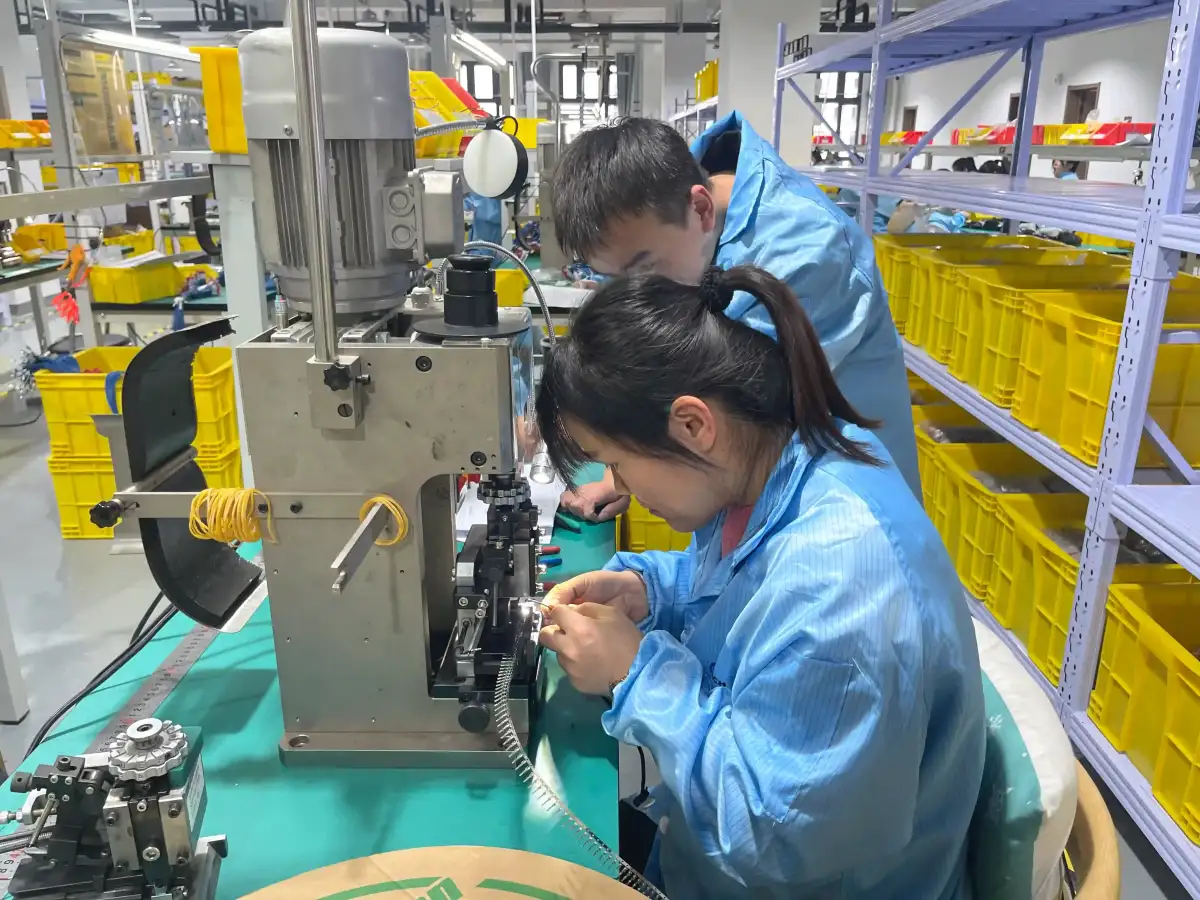

Sertizare și Asamblare Conectori
Sertizare pe utilaje Komax sau Schleuniger cu monitorizare forță. Fiecare crimp are profilul de forță înregistrat. Conectori Deutsch, Amphenol, TE, Molex — toți din surse autorizate, cu certificat de trasabilitate.
Montare Terminatoare și Ecranare
Terminatoare de 120Ω la ambele capete (±1% toleranță). Ecranare foil + braid conectată la carcasele conectorilor prin pâlnie de grounding. Fără "pigtail grounding" — conexiune 360° pentru impedanță minimă la RF.
Testare Electrică și la Semnal
Continuitate, izolație, hipot. Apoi testare cu analizor CAN la viteza nominală de operare. Pentru CAN FD, testăm la 5Mbps cu 0 erori pe 60 secunde. Rezultate stocate digital timp de 7 ani.
Inspecție Vizuală și Ambalare
Inspecție IPC-A-620 Class 2 sau 3. Etichetare cu cod QR pentru trasabilitate completă. Ambalare ESD dacă e cerută. Documentație de testare inclusă în fiecare lot — nu trebuie să ceri, vine automat.
Case Study: Rețea CAN Bus pentru Echipamente Agricole
Un producător de combine din Europa avea o problemă recurentă: cablurile CAN bus de la furnizorul anterior pierdeau pachete de date când tractorul trecea peste teren accidentat. ECU-ul de motor declanșa fault codes intermitenți, iar dealerii pierdeau ore întregi diagnosticând o problemă care era, de fapt, un cablu.
Challenge
Cabluri CAN J1939 cu rată de eroare de 0.3% la vibrații >5Grms. Conectori Deutsch DTM cu contact intermitent după 2000h de operare. Niciun test la semnal — doar continuitate. Trei recall-uri în 18 luni, cost total estimat: €420.000.
Solution
Redesenăm cablul cu conductori multi-strand 0.5mm² XLPE, ecranare dublă (foil + braid), conectori Deutsch DTP (pin mai gros, contact mai ferm). Sertizare Schleuniger cu forță monitorizată. Testare 100% cu analizor CAN la 250kbps + testare vibrații conform ISO 16750-3.
Results
Rata de eroare CAN: 0% după 5000h de testare pe teren. Zero recall-uri în 24 de luni. Cost per ansamblu redus cu 18% (eliminăm rework-ul). Timp de asamblare pe vehicul redus cu 25% datorită conectorilor cu keying pozitiv. ROI în 4 luni.
Aplicații CAN Bus — Unde Contează Fiecare Bit
CAN bus e pretutindeni în sistemele moderne. Dar cerințele diferă dramatic între o mașină de oraș și un excavator hidraulic. Iată cum adaptăm soluția la fiecare context.
Automotive — SAE J2284
Rețele CAN pentru body electronics, powertrain, chassis. Viteză tipică 500kbps. Conectori TE Superseal sau Molex MX150. Cablu 0.35mm² cu izolație PVC sau XLPE. Temperatura -40°C la +85°C. Testare conform LV 124.
Off-Highway — SAE J1939
Combine, tractoare, excavatoare. Viteză 250kbps. Conectori Deutsch DTM/DTP (IP67, vibrații 10Grms). Cablu 0.5–0.75mm² cu izolație Tefzel sau XLPE. Temperatură -40°C la +125°C. Medie extremă — praf, ulei, vibrații constante.
Vehicule Electrice — CAN FD
BMS, invertori, motoare electrice. Viteză 2–5Mbps (CAN FD). Ecranare dublă obligatorie (EMI de la invertor). Cablu 0.5mm² cu izolație silicon sau XLPE. Testare la semnal cu analizor CAN FD + măsurare EMC conform CISPR 25.
Industrial — CANopen
Automatizare industrială, roboți, senzori. Viteză 10kbps–1Mbps. Conectori M12 (IP67) sau RJ45. Cablu cu ecranare foil. Topologie linie cu ramificații scurte (<0.3m). Testare conform CiA 303.
Ce Se Întâmplă Când Impedanța Nu E Corectă — și De Ce Majoritatea Nu Verifică
Pe o rețea CAN, semnalul călătorește de la transmițător la receptor. Când ajunge la capătul liniei, se întoarce — asta e reflexia. Dacă impedanța cablului e 120Ω și terminatoarele sunt 120Ω, semnalul se absorbe complet. Zero reflexii. Dar dacă impedanța cablului e 100Ω (ca la Cat5), ai o neadaptare de 20Ω. La 1Mbps, asta înseamnă reflexii de ~8% din amplitudinea semnalului.
Pare mic? La un rata de eșantionare de 16x per bit, acele 8% pot face diferența între un "1" și un "0" citit greșit. Și un bit greșit înseamnă un CRC fail, care înseamnă retransmitere, care înseamnă latență. Pe o mașină care frânează automat la 80km/h, 2ms de latență în plus pot însemna 4.4m distanță de frânare. Asta e diferența dintre o frânare la timp și un accident.
Majoritatea producătorilor de cabluri nu verifică impedanța cu TDR. E scump (un TDR bun costă €15.000+), necesită personal instruit și încetinește producția. Dar fără TDR, nu știi ce livrezi. Și clientul nu va ști până nu pune cablul pe vehicul și nu vede fault codes la -20°C, când izolația se contractă și impedanța se schimbă.
Noi am investit în două stații TDR în 2021. A fost decizia corectă — de atunci, am respins 3 loturi de cablu care ar fi trecut testul de continuitate dar aveau impedanță în afara toleranței. Cele 3 loturi ar fi însemnat 12.000 de ansambluri cu potențial de eșec pe teren. La un cost mediu de recall de €35/ansamblu, asta e €420.000 evitat. TDR-ul s-a plătit singur în 6 luni.
Referințe tehnice pentru cei care vor să aprofundeze: SAE J2284 (High-Speed CAN for Vehicle Applications) și CiA CAN Physical Layer (CAN in Automation — organizația de standardizare).
Întrebări Frecvente despre Cabluri CAN Bus
Ce impedanță trebuie să aibă un cablu CAN bus corect?
Standardul ISO 11898 specifică impedanța caracteristică de 120Ω pentru rețele CAN High Speed. Cablurile noastre sunt măsurate cu TDR și au toleranță de ±5% (114–126Ω). Pentru CAN FD la 5Mbps, controlul impedanței este critic — orice neadaptare generează reflexii care corup pachetele de date.
Care este MOQ și termenul de livrare pentru ansambluri CAN bus?
MOQ este de 30 de unități pentru prototipuri și 100 de unități pentru producția de serie. Termenul standard este 3-4 săptămâni pentru prototipuri (inclusiv achiziția conectorilor) și 5-7 săptămâni pentru producție în volum peste 1000 de unități. Pentru clienții cu acord cadru, oferim livrare JIT cu stoc tampon de 2 săptămâni.
Ce conectori folosiți pentru cablurile CAN bus automotive?
Folosim conectori Deutsch DTM/DTP pentru mediul engine bay (IP67, -40°C la +125°C), conectori Amphenol AT pentru aplicații off-highway și conectori TE Connectivity Superseal pentru interfețele ECU. Pentru diagnoză OBD2, folosim conectori J1962 standard. Toți conectorii sunt sertizați cu utilaje Schleuniger sau Komax cu forță monitorizată ±2N.
Cum testați ansamblurile CAN bus înainte de livrare?
Fiecare ansamblu trece prin testare 100% la: continuitate (rezistență < 5mΩ), izolație (>100MΩ @ 500VDC), impedanță caracteristică (120Ω ±5% măsurată TDR), și cross-talk între perechi (< -40dB @ 1MHz). Pentru cablurile CAN FD, adăugăm testare la semnal cu un analizor CAN la 5Mbps timp de 60 de secunde cu 0 erori.
Când folosesc cablu CAN bus față de cablu LIN bus?
CAN bus se folosește pentru comunicații critice care necesită viteză mare (250kbps–5Mbps), determinism și rezistență la zgomot — aplicații precum managementul motorului, ABS, airbag-uri. LIN bus (1 wire, max 20kbps) se folosește pentru sub-rețele ne-critice: geamuri electrice, oglinzi, iluminat interior. Costul unui cablu LIN este ~40% mai mic, dar nu oferă multitasking și nu are mecanism de arbitraj robust ca CAN.
Ce fișiere aveți nevoie pentru a oferi un preț?
Aveți nevoie de: schematică electrică (PDF sau CAD), lista de materiale (BOM) cu numere de piese, desen dimensional al ansamblului și specificația de mediu (temperatură, vibrații, IP rating). Dacă aveți fișiere 3D (STEP) pentru conectori personalizați, includerea lor reduce timpul de ofertare cu 2-3 zile. Format preferat: PDF + Excel pentru BOM.
Puteți fabrica cabluri CAN bus cu ecranare dublă?
Da, fabricăm cabluri cu ecranare individuală (foil + braid pe fiecare pereche twisted) și ecranare generală (braid peste întregul cablu). Ecranarea dublă reduce emisiile cu peste 60dB la 100MHz comparativ cu ecranarea simplă, esențială pentru aplicațiile unde CAN bus rulează lângă cabluri de putere (invertori, motoare electrice). Folosim folie din aluminiu-Mylar și mână din cupru cositorit.
