Ansambluri de Cabluri LVDS Personalizate
Cabluri LVDS cu impedanță diferențială 100Ω ±5%, skew pereche-la-pereche <50ps, conforme TIA/EIA-644. Producție pentru display-uri TFT, camere ADAS, echipamente industriale și medicale. Testare TDR la 1GHz pe 100% din producție.
De Ce Impedanța Controlată Este Critică în Cablurile LVDS?
LVDS (Low-Voltage Differential Signaling) funcționează la diferențe de tensiune de doar 350mV între cele două fire ale unei perechi. Orice discordanță de impedanță generează reflexii care corupt semnalul. Un cablu cu impedanță 100Ω ±15% poate produce reflexii de până la 7.5% din amplitudine — suficient pentru a cauza erori de bit la rate de date peste 500Mbps.
La WIRINGO, controlăm impedanța la ±5% (jumătate din toleranța standardului TIA/EIA-644), reducând reflexiile la sub 2.5%. Aceasta se realizează prin: controlul diametrului dielectricului la ±0.02mm, potrivirea pasului de răsucire (twist pitch) la ±0.5mm, și ecranare individuală pe fiecare pereche diferențială cu folie de aluminiu + drain wire.
În producție, fiecare cablu este testat cu TDR (Time Domain Reflectometry) la 100MHz și 1GHz. Rezultatele sunt înregistrate automat și asociate codului de lot. Această trasabilitate completă este esențială pentru aplicațiile automotive (conform AEC-Q200) și medicale (conform IEC 60601-1).
Capabilități Cheie pentru Cabluri LVDS
Fiecare parametru este controlat și măsurat pe fiecare cablu produs, nu doar pe eșantioane.
Impedanță Diferențială 100Ω ±5%
Control precis prin specificarea dielectricului (PTFE, XLPE sau FEP), diametrului conductorului (AWG 28-34) și pasului de răsucire. Măsurare TDR la 100MHz și 1GHz pe 100% din cabluri. Toleranța standardului TIA/EIA-644 este ±10%; noi o reducem la jumătate.
Skew Control <50ps Pereche-la-Pereche
Potrivirea lungimii conductoarelor la ±0.5mm asigură skew intra-pereche <10ps și skew pereche-la-pereche <50ps. Esențial pentru semnale de ceas distribuite pe multiple perechi (ex: display-uri TFT cu 4-8 perechi de date).
Ecranare Individuală per Pereche + Ecran General
Folie de aluminiu cu drain wire pe fiecare pereche diferențială (100% acoperire) + ecran general din țesătură de cupru (85-95% acoperire). Izolație între ecrane previne crosstalk-ul. Atenuare crosstalk >40dB la 1GHz.
Conectori Molex, TE, JST, Hirose
Asamblare conectori cu pin-out personalizat pentru LVDS: Molex 505570 (1mm pitch, 40-60 pin), TE AMP Mini PV, JST DF40/DF50 (FPC), Hirose DF14/DF19. Sertizare cu forță controlată (1-5N ±5%) și verificare optică a înălțimii crimpului.
Rate de Date până la 1Gbps per Pereche
Cabluri optimizate pentru LVDS la 250Mbps (standard), 500Mbps (high-speed) și 1Gbps (ultra-high-speed). Pentru rate peste 1Gbps, recomandăm FPD-Link III sau GMSL — consultați ghidul nostru de selecție din secțiunea de comparații.
Surmufare (Overmolding) Conectori IP67
Opțional, surmufare conectori cu compus poliuretanic sau PVC pentru protecție IP67/IP68. Rezistență la vibrații (LV 112, 10-2000Hz, 30g), șocuri mecanice (50g, 11ms) și cicluri de temperatură (-40°C la +105°C, 1000 cicluri).
Specificații Tehnice — Cabluri LVDS
Comparație între cerințele standardului TIA/EIA-644, capacitățile noastre de producție și benchmark-ul industriei.
| Parametru | Standard TIA/EIA-644 | Capacitatea Noastră | Benchmark Industrie |
|---|---|---|---|
| Impedanță diferențială | 100Ω ±10% | 100Ω ±5% | 100Ω ±8% |
| Skew intra-pereche | Nespecificat | <10ps | <20ps |
| Skew pereche-la-pereche | Nespecificat | <50ps | <100ps |
| Atenuare crosstalk (NEXT) | Nespecificat | >40dB @ 1GHz | >30dB @ 1GHz |
| Rată de date per pereche | Până la 655Mbps | Până la 1Gbps | 655Mbps |
| Testare impedanță | Eșantionare lot | 100% TDR | Eșantionare 10% |
| Lungime cablu (max) | Nespecificat | Până la 5m (1Gbps) / 10m (250Mbps) | Până la 3m (high-speed) |
| Certificare | — | IATF 16949 + IPC/WHMA-A-620 Clasa 3 | ISO 9001 |
Notă: TIA/EIA-644 definește nivelul de semnal și impedanța nominală, dar nu specifică skew, crosstalk sau lungimea cablului. Aceste parametri depind de calitatea asamblării cablului — exact unde diferența noastră devine relevantă.
LVDS vs FPD-Link vs GMSL — Când Folosești Fiecare
Alegerea protocolului de interconectare determină arhitectura cablului, conectorul, costul și complexitatea asamblării. Iată un cadru de decizie bazat pe parametri reali din producție.
| Criteriu | LVDS (TIA/EIA-644) | FPD-Link III | GMSL (GMSL2/GMSL3) |
|---|---|---|---|
| Rată de date | Până la 1Gbps per pereche | Până la 6.18Gbps per link | Până la 12.5Gbps per link |
| Distanță tipică | <1m (high-speed), <5m (250Mbps) | 3-10m | 3-15m |
| Power-over-cable | Nu (cablu separat) | Da (PoC integrat) | Da (PoC integrat) |
| Număr perechi diferențiale | 4-8 perechi per cablu | 1 pereche + power | 1 pereche + power |
| Cost cablu (per unitate, 1000 pcs) | €3-8 | €8-15 | €12-25 |
| Aplicație principală | Display-uri TFT, panouri industriale | Camere ADAS, display-uri automotive | Camere 8MP+, LiDAR, radar |
Recomandare practică: Dacă proiectul tău necesită doar transmiterea datelor de la un display TFT la distanțe sub 1m, LVDS este cea mai eficientă soluție — cost mai mic, asamblare mai simplă, mai puține puncte de defect. Pentru camere ADAS la distanțe de 3-10m, FPD-Link III reduce numărul de cabluri prin PoC. Pentru senzori de rezoluție înaltă la distanțe mari, GMSL este singura opțiune viabilă.
Procesul de Producție — Cabluri LVDS
Fiecare etapă este proiectată pentru a menține integritatea semnalului diferențial și trasabilitatea completă.
Analiza Specificațiilor & Simulare
Inginerii noștri analizează schema electrică, cerințele de impedanță și rata de date. Simulăm integritatea semnalului (SI) pentru a valida lungimea maximă a cablului, ecranarea necesară și pin-out-ul conectorilor. Timp: 1-2 zile.
Selecție Materiale & Prototip Rapid
Alegem conductorul (AWG 28-34, silver-plated copper), dielectricul (PTFE pentru >500Mbps, XLPE pentru <500Mbps) și ecranarea. Fabricăm 5-10 prototipuri în 24-48 ore pentru testare TDR și validare funcțională.
Tăiere & Răsucire cu Control de Lungime
Conductoarele sunt tăiate și răsucite pe mașini automate cu control de pas la ±0.5mm. Lungimea fiecărui conductor dintr-o pereche diferențială este potrivită la ±0.5mm pentru a menține skew-ul sub 10ps. Verificare laser a lungimii.
Sertizare Conectori cu Forță Controlată
Conectorii sunt sertizați cu presă servo-controlată (forță 1-5N ±5%). Fiecare crimp este verificat cu cameră optică pentru înălțimea crimpului (±0.05mm) și inserția conductorului (vizibilă și auditabilă). Conform IPC/WHMA-A-620 Clasa 3.
Asamblare Ecrane & Surmufare
Folia de aluminiu este aplicată pe fiecare pereche cu acoperire 100%, urmată de ecran general din țesătură de cupru. Opțional, surmufare conectori cu poliuretan sau PVC pentru IP67. Ciclul de surmufare: 15-25 secunde la 180-220°C.
Testare 100% TDR + Continuitate + Hipot
Fiecare cablu este testat: impedanță diferențială (TDR la 100MHz și 1GHz), continuitate (rezistență <5mΩ per conductor), izolație (>100MΩ @ 500VDC), și hipot (1500VAC @ 50Hz timp de 1 minut). Rezultatele sunt stocate digital cu trasabilitate completă.
Studiu de Caz: Cablu LVDS pentru Display ADAS — Producător Automotive
Provocare
Un producător de sisteme ADAS necesita cabluri LVDS pentru 4 display-uri TFT (10.1", rezoluție 1920×720) într-un vehicul comercial. Cablurile precedente de la furnizorul anterior aveau rată de defect de 2.3% din cauza skew-ului excesiv între perechi, cauzând artefacte vizibile pe display. Lungimea cablului: 1.2m, cu 8 perechi diferențiale per cablu, conector Molex 505570-40pin.
Soluție
Am redesenat cablul cu: conductori AWG 30 silver-plated cu dielectric PTFE (pentru atenuare minimă la 500Mbps), răsucire cu pas controlat la 2.5mm ±0.3mm, ecranare individuală cu folie de aluminiu pe fiecare pereche + ecran general din țesătură de cupru (90% acoperire). Skew pereche-la-pereche ținut sub 35ps prin potrivirea lungimii la ±0.3mm. Surmufare IP67 pe conectori pentru rezistență la vibrații.
Rezultate
Rata de defect redusă de la 2.3% la <0.05% (0 defecte în primele 18 luni, 15.000 unități livrate). Cost per unitate redus cu 28% față de furnizorul anterior (€5.20 vs €7.24). Timp de livrare redus de la 8 săptămâni la 4 săptămâni. Nicio reclamare legată de artefacte vizuale pe display-uri.
Producție cu Trasabilitate Completă
Fiecare cablu LVDS produs de WIRINGO primește un cod QR unic care conține: data producției, operatorul, mașina de sertizare, lotul de material, și rezultatele testelor TDR. În cazul unei neconformități în câmp, putem identifica exact care cabluri din același lot ar putea fi afectate.

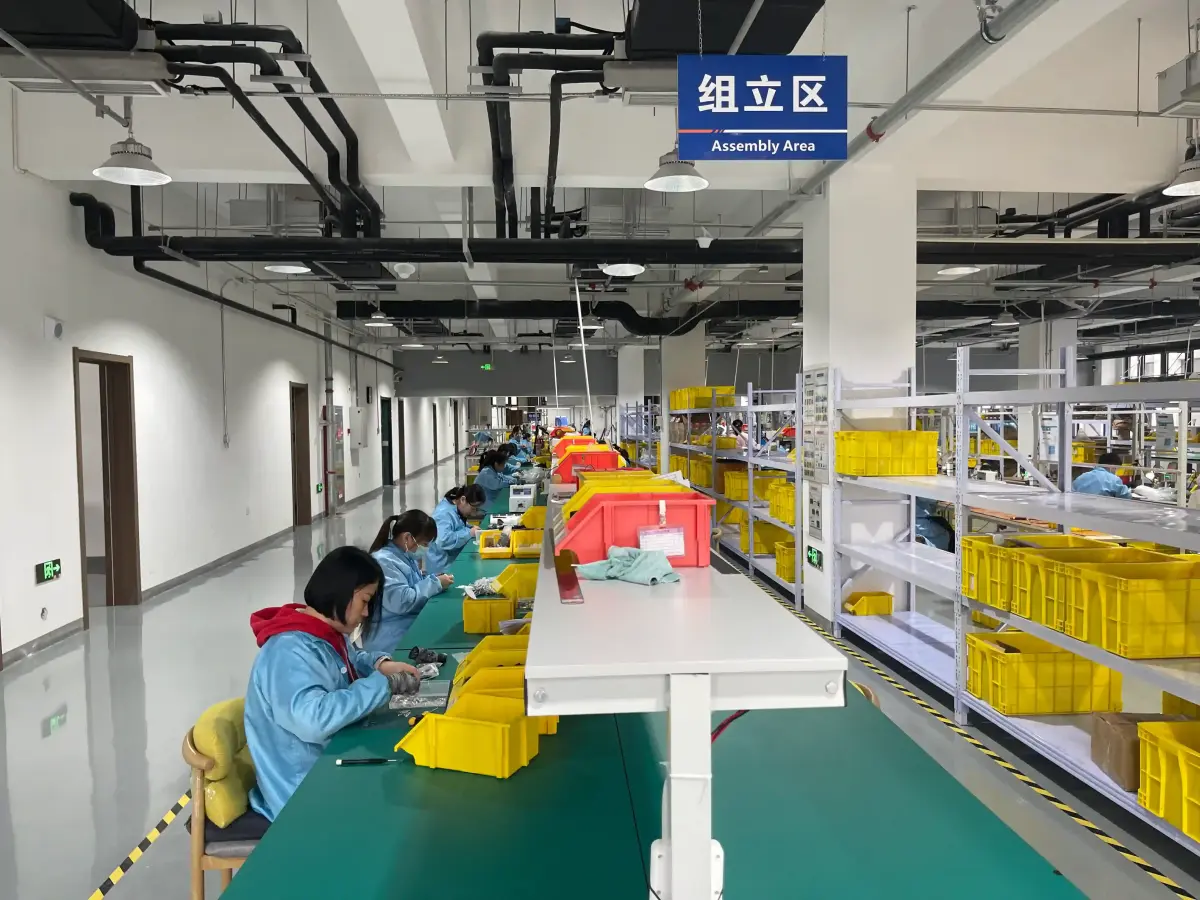

Linia de producție include mașini de tăiere-răsucire automate (Komax, Schaeffner) cu control CNC al pasului de răsucire, prese de sertizare servo-controlate cu monitorizare în timp real a forței, și stații de testare TDR automate care măsoară impedanța la 100MHz și 1GHz pe fiecare pereche diferențială.
Pentru volume mari (peste 2000 unități/lună), oferim linii dedicate cu fixture-uri personalizate pentru conectorul specific al clientului. Aceasta reduce timpul de setup la zero între loturi și menține consistența dimensională la ±0.1mm pe lungimi de cablu de până la 5m.
Detalii despre procesul de sertizareÎntrebări Frecvente — Cabluri LVDS
Ce toleranță de impedanță obțineți la cablurile LVDS?
Controlăm impedanța diferențială la 100Ω ±5% (TIA/EIA-644 permite ±10%). Aceasta se realizează prin controlul precis al diametrului dielectric (±0.02mm), pasului de răsucire (±0.5mm) și ecranare individuală pe fiecare pereche. Fiecare lot este măsurat cu TDR la 100MHz și 1GHz.
Ce fișiere trebuie să furnizez pentru o ofertă de cablu LVDS?
Aveți nevoie de: schematică electrică (PDF sau Altium/KiCAD), specificația conectorilor (part number Molex/TE/JST), lungimea cablului cu toleranța dorită, numărul de perechi diferențiale, și cerințele de impedanță/skew. Timpul de ofertare este 24-48 ore pentru specificații complete.
Care este MOQ și termenul de livrare pentru cabluri LVDS?
MOQ este 50 unități pentru prototipuri (asamblate manual) și 200 unități pentru producție de serie (asamblare semiautomată). Termenul de livrare este 2-3 săptămâni pentru prototipuri și 4-6 săptămâni pentru producție. Volume peste 5000 unități pot fi livrate în 6-8 săptămâni din fabrica din China.
Când folosesc LVDS vs FPD-Link vs GMSL pentru camere automotive?
LVDS (TIA/EIA-644) este potrivit pentru distanțe scurte (<1m) și rate de date până la 1Gbps per pereche — ideal pentru display-uri interne. FPD-Link III suportă până la 6.18Gbps pe un singur cablu cu power-over-cable, pentru camere ADAS la 3-10m. GMSL oferă 12.5Gbps pentru senzori 8MP+. Alegeți LVDS pentru cost redus la distanțe scurte, FPD-Link pentru integrare power+data, GMSL pentru bandă largă maximă.
Cum testați skew-ul pereche-la-pereche la cablurile LVDS?
Măsurăm skew-ul folosind analizor de rețea vectorială (VNA) cu rezoluție de 1ps. Specificația noastră standard este skew <50ps pereche-la-pereche și <10ps intra-pereche. Controlul se realizează prin potrivirea lungimii conductoarelor la ±0.5mm și pas de răsucire identic pentru fiecare pereche.
Ce conectori sunt disponibili pentru cabluri LVDS?
Folosim conectori Molex (serie 505570, 1mm pitch, 40-60 pin), TE Connectivity (AMP Mini PV), JST (DF40/DF50 pentru FPC/LVDS) și Hirose (DF14/DF19). Pentru automotive, conectorii FAKRA-HSD și HMD sunt disponibili cu impedanță 100Ω. Toți sunt disponibili în variante SMT și through-hole.
Ce certificări susțineți pentru cablurile LVDS automotive?
Suntem certificați IATF 16949 (automotive), ISO 9001:2015 și IPC/WHMA-A-620 Clasa 3. Cablurile LVDS pentru automotive sunt conforme cu LV 112 (vibrații), ISO 16750 (condiții ambientale) și USCAR-38 (conectori). Oferim testare IEC 60512-997 pentru siguranța la incendiu în vehicule.
