Snapshot Real de Proiect
utilaj agricol · UE · 2025-Q2 → 2026-Q1
Context: un producător european de combine a primit retururi din câmp pentru cablajul senzorilor de presiune hidraulică montați pe brațul vibrant. Specificația originală indica fir solid AWG 18 (echivalent 0,82 mm2), ales pentru cost și ușurința pozării.
Provocare: după 1.800 de ore de funcționare în câmp, 7 din 42 de utilaje au raportat semnal pierdut intermitent. Inspecția a arătat că firul solid s-a fracturat la ieșirea din terminalul cu șurub al senzorului, după aproximativ 14 milioane de cicluri de vibrație cu amplitudine de 0,8 mm la 18-22 Hz.
Soluție: WIRINGO a recablat lotul cu fir multifilar Class 5 IEC 60228 AWG 18 (49 fire de 0,15 mm), ferule izolate de 8 mm pe toate capetele și service loop de 35 mm la ieșirea din senzor.
Rezultat: după 4.200 de ore în câmp pe lotul de retrofit (și 28 milioane de cicluri estimate), zero ruperi raportate. Costul de material a crescut cu 11 %; costul total al programului a scăzut cu 38 % față de scenariul cu retururi continue.
TL;DR
- Firul multifilar este obligatoriu acolo unde apar vibrații, flexare sau service.
- Firul solid este corect doar în pozări fixe, fără solicitare mecanică pe capăt.
- Sertizarea pe solid scade pull force-ul cu 20-40 % și nu este validată IPC-A-620.
- IEC 60228 împarte conductoarele în Class 1, 2, 5 și 6 după flexibilitate.
- Diferența de cădere de tensiune între solid și multifilar este sub 3 % la DC.
- Costul total se calculează per linie, nu per metru de fir.

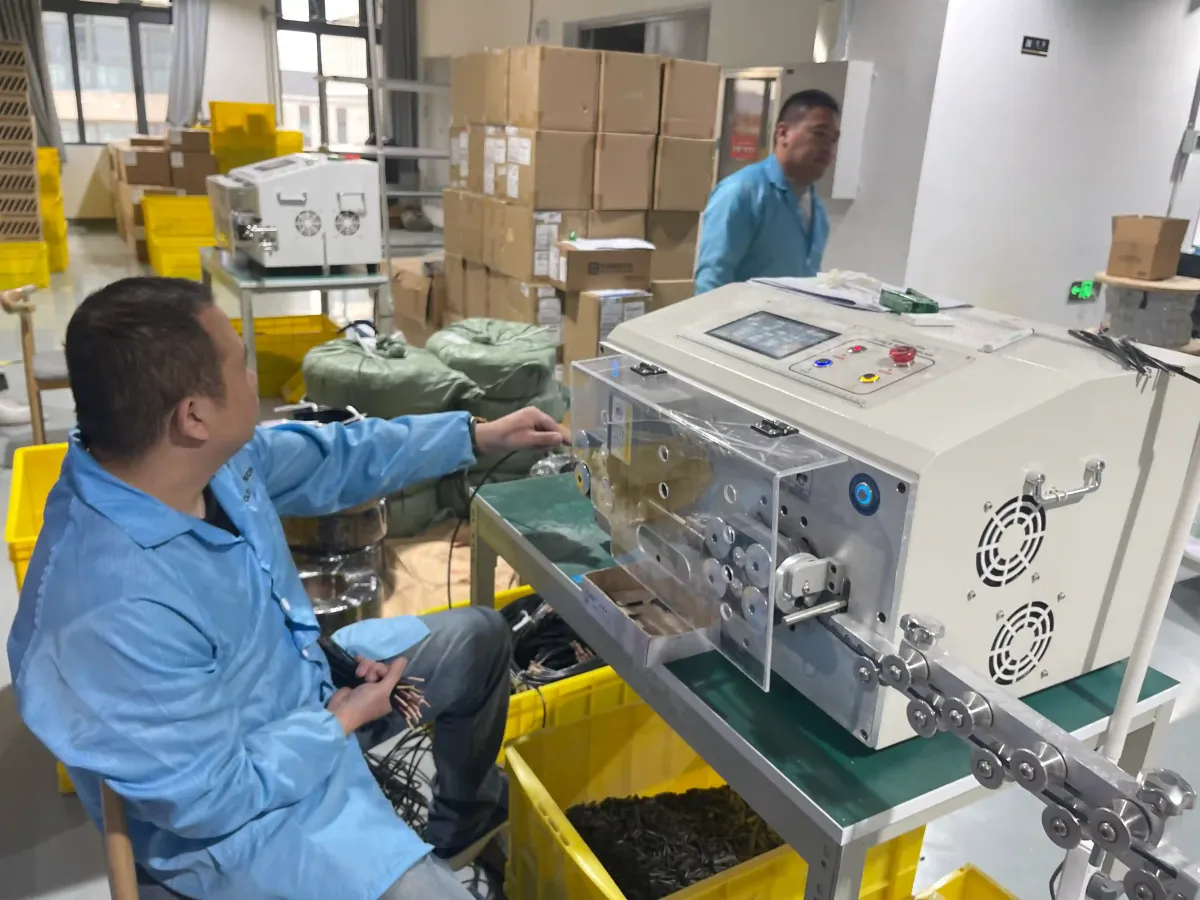

Acest ghid este scris pentru ingineri de produs, buyer-i tehnici și manageri NPI care trebuie să decidă între fir multifilar (stranded) și fir solid (monofilar) într-un cable assembly sau wire harness. Decizia pare simplă pe hârtie, dar greșelile costă scump când produsul ajunge în câmp. Hommer Zhao coordonează de peste 23 de ani proiecte WIRINGO de cablaje pentru aplicații industriale, agricole, automotive și medicale, iar firul de bază rămâne una dintre cele mai subestimate decizii de proiectare.
Firul multifilar (stranded) este un conductor format din mai multe fire subțiri răsucite împreună, care se comportă ca un singur cablu electric, dar își păstrează flexibilitatea. Firul solid (monofilar) este un singur fir cilindric continuu cu aceeași secțiune nominală. Ambele transportă același curent la aceeași secțiune în mm2, dar se comportă fundamental diferit la vibrație, sertizare, raze de curbură mici și cicluri de flexare. Aceasta este, în esență, harta deciziei.
“Cea mai frecventă reclamație de field returns la cablaje industriale nu este cuprul slab sau izolația greșită, ci firul solid prins într-un terminal supus la vibrație. Costul pe metru pare mai mic la specificare și ajunge cel mai mare la garanție.”
— Hommer Zhao, Fondator & CEO, WIRINGO
1. Diferența fizică: multifilar vs monofilar
La microscop, un fir multifilar de 1,5 mm2 Class 5 are între 30 și 84 de fire individuale de 0,15-0,21 mm răsucite cu pas controlat. Un fir solid de aceeași secțiune este o singură bară cilindrică de cupru cu diametru de aproximativ 1,38 mm. Densitatea reală a cuprului în multifilar este sub 100 % din secțiunea nominală (apar interspații), dar standardul IEC 60228 garantează rezistența DC maximă admisă pe metru, indiferent de construcție.
Răsucirea (lay length) este al doilea parametru. Un lay scurt face firul mai flexibil, dar crește cantitatea de cupru pe metru și ușor rezistența DC. Un lay lung apare la conductoarele Class 2, mai rigide, folosite la cabluri de putere fixe. Pentru un ghid AWG complet, conversia între AWG și mm2 nu se schimbă, dar diametrul exterior al cablului diferă vizibil între solid și multifilar la aceeași secțiune.
2. Comportament la vibrații și cicluri
Vibrația distruge firele prin oboseală a metalului concentrată într-un singur punct: marginea crimp-ului, intrarea în terminal sau zona unde firul iese dintr-o clemă rigidă. Firul solid are toată secțiunea concentrată într-un singur cilindru, deci toată solicitarea trece prin aceeași zonă cristalină. Multifilarul împarte efortul pe zeci sau sute de fire fine, fiecare cu propriul lay; când unul se fisurează, restul preia sarcina și ciclul continuă.
Pentru aplicații cu cicluri repetate, firele recunoscute UL-758 și UL 1015 sunt construite multifilar Class 5 sau 6 tocmai pentru a rezista la flexare. În automotive, profilurile de vibrație din standardele OEM (LV 214, USCAR-2 și echivalente) cer cabluri care suportă 1-10 milioane de cicluri la 10-2.000 Hz fără modificarea rezistenței de contact. Firul solid nu apare în aceste specificații pentru cablaje mobile decât în cazuri foarte speciale (PCB pinning sau wire-wrap).
În cazul utilajului agricol din snapshot, profilul real măsurat era 18-22 Hz cu amplitudine 0,8 mm. Solid-ul AWG 18 a cedat la circa 14 milioane de cicluri (sub 2.000 de ore). Aceeași secțiune în multifilar Class 5 cu ferulă a depășit 28 milioane de cicluri fără degradare detectabilă electric. Acesta este raportul tipic 1:5 până la 1:50, în funcție de geometria terminalului și de strain relief.
“Vibrația nu rupe firul, ci punctul în care firul se oprește din mișcare. Multifilarul mută acel punct dintr-o singură secțiune cristalină în zeci de fire individuale, iar planul de control trebuie să verifice strain relief, nu doar continuitatea.”
— Hommer Zhao, Fondator & CEO, WIRINGO
3. Sertizare: cum diferă sertizele și uneltele
Terminalele de sertizare sunt proiectate pentru o construcție de conductor anume. Un terminal F-crimp de tip Molex, TE sau JST validat pe multifilar Class 5 are wire barrel calculat pe diametrul real al snopului, nu pe diametrul firului solid. Dacă același terminal este sertizat pe solid, cuprul nu se deformează plastic uniform, crimp height-ul iese în afara ferestrei și pull force-ul scade dramatic.
Pentru detalii despre validarea procesului, ghidul nostru despre crimp height și pull test descrie ferestrele tipice pe AWG. Tabelul de mai jos rezumă pull force-ul minim acceptabil măsurat în laboratorul WIRINGO, pe terminale F-crimp comerciale, comparând multifilar Class 5 sertizat corect cu solid forțat în aceeași matriță.
| Secțiune | AWG | Pull force minim multifilar Class 5 | Pull force solid (aceeași matriță) | Verdict IPC-A-620 |
|---|---|---|---|---|
| 0,34 mm2 | AWG 22 | 35 N | 22 N | Solid respins |
| 0,5 mm2 | AWG 20 | 60 N | 38 N | Solid respins |
| 0,82 mm2 | AWG 18 | 90 N | 58 N | Solid respins |
| 1,5 mm2 | AWG 16 | 135 N | 90 N | Solid respins |
| 2,5 mm2 | AWG 14 | 200 N | 145 N | Solid respins |
Tabelul arată clar că pe terminale comerciale destinate stranded, sertizarea pe solid pierde 35-45 % din pull force-ul minim cerut de IPC-A-620 și de majoritatea specificațiilor OEM. Pentru aplicații cu fir solid (de exemplu Cat6 instalat în pereți, sau wire-wrap pe back-plane), folosiți terminale dedicate (IDC sau wire-wrap) și unelte calibrate separat. Nu mixați matrițele.
4. Cădere de tensiune și rezistență AC vs DC
La curent continuu și frecvențe joase (50/60 Hz), rezistența unui conductor depinde de secțiunea efectivă de cupru și de lungime. Pentru aceeași secțiune nominală în mm2, firul solid are aproximativ 100 % cupru util, iar multifilarul are 92-97 %, în funcție de clasa IEC 60228 și de lay length. Diferența de cădere de tensiune este de obicei sub 3 % și irelevantă pentru majoritatea aplicațiilor industriale.
La frecvențe înalte intervine efectul de skin: curentul tinde să circule la suprafața conductorului, iar miezul rămâne neutilizat. La 100 kHz, adâncimea de skin în cupru este de circa 0,21 mm. Pentru un fir solid de 1,5 mm2 (diametru 1,38 mm), peste 60 % din secțiune rămâne în miezul efectiv inutil. Multifilarul cu fire fine de 0,15 mm păstrează aproape toată secțiunea activă electric, deci scade rezistența AC. Pentru cabluri ecranate de comunicație industrială, vedeți și ghidul despre cablu CAN bus și ecranare.
Pentru aplicații de putere DC sau AC industrial 50/60 Hz, alegerea solid vs multifilar nu se face din rezistență, ci din vibrație și sertizare. Pentru semnale RF sau curent peste 100 kHz, multifilarul de tip litz wire (fire izolate individual) este aproape obligatoriu peste o anumită putere. Standardele IEC 60228 nu acoperă litz; acestea sunt construcții speciale.
5. IEC 60228 — clasele de flexibilitate Class 1, 2, 5, 6
IEC 60228 este standardul internațional care definește construcția și rezistența DC pentru conductoare de cupru și aluminiu folosite în cabluri. Patru clase sunt relevante pentru decizia solid vs multifilar:
- Class 1 — solid (monofilar): un singur fir cilindric. Diametrul depinde de secțiune. Folosit la cabluri NYM, NYY, FY/H07V-U pentru pozare fixă în pereți, dulapuri statice și instalații electrice rezidențiale sau industriale fără mișcare.
- Class 2 — multifilar rigid: 7-19 fire mai groase, răsucire scurtă. Folosit la cabluri de forță NYY-J, H07RN-F și echivalente, pentru tablouri și conexiuni cu flexibilitate redusă, dar care permit pozare în jgheaburi cu raze rezonabile.
- Class 5 — multifilar flexibil: zeci până la sute de fire de 0,15-0,41 mm. Folosit la cabluri H05V-K, H07V-K, MPPE și majoritatea cablajelor industriale care se mișcă ocazional sau se demontează în service. Aceasta este clasa de bază pentru wire harness industrial.
- Class 6 — multifilar foarte flexibil: sute până la mii de fire foarte fine, diametre sub 0,21 mm. Folosit la cabluri de sudură, drag chain, robotică, cabluri spiralate și aplicații cu peste 1 milion de cicluri de flexare.
Decizia clasei se face din specificația aplicației, nu din preferință. Pentru un robot industrial cu cot de 270° și 5 milioane de cicluri așteptate, Class 6 nu este o opțiune mai scumpă, ci singura validă. Pentru un dulap de comandă static cu fire prinse în clemă o singură dată, Class 1 sau Class 2 sunt corecte și economice.
6. Cost total: per metru, per terminal, per linie de producție
Diferența de preț per metru între solid și multifilar este reală, dar mică în context industrial. La AWG 18 (0,82 mm2), firul solid PVC poate costa 0,18-0,22 EUR/m, iar multifilarul Class 5 cu izolație PVC echivalentă costă 0,21-0,26 EUR/m. Diferența este 8-15 % pe rolă, dar trebuie analizată pe trei nivele.
Per terminal, multifilarul corect montat necesită fie sertizare F-crimp pe terminal dedicat stranded, fie ferulă izolată dacă firul intră în clemă cu șurub. O ferulă de 0,5-2,5 mm2 costă 0,02-0,05 EUR și mai adaugă o operațiune. Solid-ul intră direct în clemă fără ferulă, deci pe segmentul de borne cu șurub din panou, este aparent mai simplu și mai ieftin per terminal.
Per linie de producție, multifilarul flexibil scade timpul de manipulare la 60-80 % din timpul necesar pentru solid pe rute complexe, pentru că nu trebuie pre-formate. Pentru un lot de 1.000 de cablaje cu 25 de capete fiecare, diferența de timp poate ajunge la 40-80 ore de operator. Pe lot mic (sub 50 de bucăți), această economie este nesemnificativă; pe lot mare, schimbă structura prețului. Pentru o vedere completă pe componente, vezi ghidul despre box build wiring, rutare, ferule și test final.
Costul ascuns pe care majoritatea ofertelor îl ignoră este field return și warranty. Un singur cablaj returnat din câmp pentru ruptură de fir solid în terminal costă, pentru un OEM de utilaje, între 200 și 1.500 EUR (transport, intervenție tehnician, downtime client, plus cablaj nou). La 7 retururi pe 42 de unități (ca în snapshot), costul total al deciziei inițiale a depășit cu mult economia teoretică pe materie primă.
7. Greșeli tipice și cum le evităm
Greșeala numărul unu: alegerea firului doar din costul pe metru, fără analiza aplicației. Cumpărarea de fir solid pentru un cablaj care va fi instalat pe utilaj mobil sau pe ușă cu balama este o decizie de NRE, nu de procurement, și trebuie validată tehnic înainte de RFQ.
Greșeala numărul doi: sertizarea firului solid pe terminale destinate stranded, pentru că matrița este deja în atelier. Operatorul vede o piesă care arată corect, pull force-ul nu se măsoară pe 100 % din unități, iar defectele apar abia după luni în câmp. Validați procesul cu teste de continuitate conform metodelor descrise în ghidul de testare și pull test pe 100 % din capete în primul lot.
Greșeala numărul trei: amestecul de solid și multifilar în același conector, fără separare clară pe diagrama de cablare. Un operator obosit la sfârșitul schimbului poate încerca să sertizeze ce găsește pe masă. Marcați clar firele și separați fizic stocul.
Greșeala numărul patru: ignorarea efectului termic. Firul solid se dilată și se contractă diferit față de multifilar la aceeași încălzire, iar într-un terminal cu șurub strâns la rece, poate apărea relaxare după primele cicluri termice. Pentru aplicații cu peste 500 de cicluri -20 °C la +85 °C, ferulele și retorquing-ul programat sunt obligatorii pe solid; pe multifilar cu ferulă, fenomenul este mult atenuat.
Greșeala numărul cinci: lipsa standardului în RFQ. Cereți explicit clasa IEC 60228, tipul de izolație (PVC, XLPE, TPE, silicon), recunoașterea UL 758 sau UL 1015 dacă aplicația o cere și raza minimă de curbură. Fără aceste detalii, doi furnizori pot oferta cabluri care arată identic în BOM și se comportă diferit în câmp.
8. Concluzie și pași următori
Decizia între fir multifilar și fir solid nu este o preferință de stil, ci o decizie de proiectare bazată pe trei întrebări concrete: cablajul se mișcă în timpul vieții sale, există sertizare pe terminale standard și care este consecința unui defect intermitent în câmp. Pentru aproape toate cablajele wire harness și cable assembly industriale moderne, răspunsul împinge decizia spre multifilar Class 5 sau Class 6, iar firul solid rămâne corect doar pentru cablaje de instalație fixă și aplicații PCB sau wire-wrap. Diferența de cost pe metru se recuperează în timpul de manipulare și în absența retururilor din câmp.
Standardele de bază sunt IEC 60228 pentru construcția conductorului, UL 758 și UL 1015 pentru fire recunoscute UL, IPC-A-620 pentru acceptarea sertizării și IATF 16949 pentru sistemul de calitate în automotive. Validați procesul, nu doar produsul: crimp height, pull force, control pe 100 % din primul lot și plan de retorquing pentru terminalele cu șurub.
Pentru o evaluare aplicată proiectului dumneavoastră, trimiteți specificația și volumul prin formularul de cerere de ofertă sau direct prin pagina de contact. Echipa WIRINGO poate verifica dacă firul ales, terminalul și planul de control formează un sistem stabil înainte de producție.
- IEC public reference pentru context despre standardele electrotehnice internaționale, inclusiv IEC 60228.
- UL public reference pentru context despre UL 758 și UL 1015.
- AWG public reference pentru conversia între AWG și mm2.
- Skin effect public reference pentru context despre efectul de skin la AC.
Întrebări frecvente
Când aleg fir multifilar și când fir solid (monofilar)?
Pentru cablaje care se mișcă, vibrează sau se demontează în service, alegeți fir multifilar (Class 5 sau 6 din IEC 60228). Pentru instalații fixe în pereți, dulapuri statice sau borne de putere unde firul nu se flexează niciodată, firul solid Class 1 este mai ieftin și are rezistență DC ușor mai mică la aceeași secțiune. Regula practică WIRINGO: dacă există vibrație, conector sau service, multifilar; dacă este pozat o singură dată în tencuială sau canal fix, solid.
Pot sertiza orice terminal pe fir solid?
Nu. Majoritatea terminalelor F-crimp și pin-uri pentru conectori auto sunt validate IPC-A-620 doar pe fir multifilar, pentru că zonele de conductor crimp și insulation crimp sunt calculate pe geometria stranded. Pe fir solid, sertizarea poate părea bună vizual, dar pull force scade cu 20-40 % și capătul fisurează la vibrație. Folosiți terminale dedicate pentru solid sau treceți la conexiune cu șurub, IDC sau wire-wrap.
Care este diferența reală de cădere de tensiune între multifilar și solid?
La curent DC și aceeași secțiune nominală în mm2, diferența este sub 2-3 % în favoarea firului solid (lipsesc spațiile dintre fire). La AC peste 100 kHz și pe secțiuni mari, firul multifilar cu fire fine începe să bată solid-ul prin reducerea efectului de skin. Pentru 50/60 Hz industrial nu există diferență practică; alegerea se face din alte motive (flexibilitate, sertizare, preț).
Ce înseamnă Class 1, 2, 5, 6 în IEC 60228?
IEC 60228 definește patru clase de flexibilitate pentru conductoare. Class 1 este fir solid (monofilar), Class 2 este multifilar rigid (puține fire groase, pentru cabluri de putere fixe), Class 5 este multifilar flexibil (sute de fire fine, pentru cabluri industriale care se mișcă) și Class 6 este multifilar foarte flexibil (mii de fire foarte fine, pentru drag chain, robotică, cabluri de sudură). Diametrul maxim al firelor componente este standardizat pe clasă.
De ce se rupe firul solid în terminal după luni de funcționare?
Firul solid are zonă de tranziție rigidă chiar la marginea cleștelui de sertizare sau a șurubului. Vibrațiile transmise de echipament se concentrează în acel punct și produc oboseală a metalului. La 10-20 milioane de cicluri cu amplitudine mică, secțiunea fisurează intern, apoi cedează. Multifilarul distribuie efortul pe sute de fire individuale și suportă același profil de vibrație de 5-50 de ori mai mult.
Care este costul total real: solid sau multifilar?
Per metru, firul solid este de obicei cu 8-15 % mai ieftin la aceeași secțiune. Per terminal, multifilarul cu ferulă costă 0,02-0,05 EUR în plus, dar reduce defectele intermitente. Per linie de producție, multifilarul flexibil scade timpul de manipulare la 60-80 %. La un lot de 1.000 de cablaje, economia pe materie primă din solid se pierde de obicei în rework și retur dacă aplicația cere flexibilitate. Calculați TCO, nu doar prețul pe rolă.
