Asamblare Box Build & Integrare Sisteme
Integrare completă de cablaje, asamblări de cabluri și componente electromecanice în carcase industriale. Conform IEC 61439 și UL 508A. Testare funcțională 100%, trasabilitate completă și livrare în 2-3 săptămâni pentru prototipuri.
Ce Este Asamblarea Box Build și De Ce Contează?
Asamblarea box build (sau integrare de sisteme) este procesul de montare a tuturor componentelor electrice și electromecanice într-o carcasă industrială — cablaje, asamblări de cabluri, relee, contactoare, surse de alimentare, PLC-uri și panouri de interfață. În loc să primiți piese separate de la cinci furnizori, primiți un sistem complet testat, gata de instalare.
Problema cu asamblarea internă este că erorile de integrare reprezintă 40-60% din defectele găsite la punerea în funcțiune, conform datelor din industria de automatizare. Când echipa ta montează un cablaj într-o carcasă, verificarea conexiunilor, a cuplurilor de strângere și a secvențelor logice consumă timp prețios. Box build elimină această variabilă — fiecare unitate iese testată și documentată.
WIRINGO livrează asamblări box build conforme IEC 61439 (asamblări de joasă tensiune) și UL 508A (panouri de control industrial). Fiecare unitate trece prin testare funcțională 100% și este însoțită de documentație completă de trasabilitate.
Ca definiție tehnică, box build-ul pornește de la același principiu ca un wire harness: gruparea controlată a conductorilor și conectorilor. Diferența este că ansamblul final include și mecanică, protecție și validare funcțională completă.
Capabilități de Asamblare Box Build
De la carcase simple cu un singur cablaj până la sisteme complexe cu zeci de componente integrate.
Integrare Cablaje și Cabluri
Montarea și conectarea cablajelor electrice și asamblărilor de cabluri în carcase industriale. Gestionarea rutării cablurilor conform IPC/WHMA-A-620 Clasa A, B și C. Securizarea cu bandă adezivă, cable ties și conductoare flexibile.
Montare Componente Electromecanice
Instalarea relee, contactoare, siguranțe, întrerupătoare, surse de alimentare și PLC-uri pe șină DIN conform DIN EN 60715. Cupluri de strângere verificate cu chei dinamometrice (±5% precizie) conform specificațiilor producătorului.
Modificare Carcase
Decupare găuri pentru conectori (M8, M12, M23, FAKRA), glande cable (PG7-PG48) și panouri de interfață. Tăiere CNC cu toleranță ±0.1mm. Finisare anticoroziune și etanșare IP54-IP67 conform IEC 60529.
Testare Funcțională 100%
Fiecare asamblare este testată la continuitate (< 5mΩ), izolație (> 100MΩ @ 500VDC), rezistență dielectrică (2500VAC @ 50Hz, 1 minut) și funcționalitate completă (verificarea secvențelor logice, semnale I/O, comunicare).
Documentație și Trasabilitate
Fiecare unitate este însoțită de fișă de producție digitală, raport de testare individual, declarație de conformitate și etichetă cu cod QR pentru trasabilitate. Documentația este stocată digital minimum 10 ani conform IEC 61439.
Configurare PLC și Parametrizare
Instalarea și configurarea PLC-urilor (Siemens, Allen-Bradley, Mitsubishi), programarea parametrilor de comunicare (Modbus, Profinet, EtherCAT) și verificarea conexiunilor de rețea. Opțional, testare HMI și validare SCADA.
Specificații Tehnice — Box Build
Comparație între standardele industriale tipice și capabilitățile noastre de asamblare box build. Datele din coloana "Standard" reflectă cerințele minime din IEC 61439 și UL 508A.
| Parametru | Standard (IEC/UL) | Capabilitate WIRINGO | Benchmark Industrie |
|---|---|---|---|
| Grad Protecție (IP) | IP54 (IEC 61439) | IP20 — IP67 | IP54 — IP65 |
| Secțiune Conductori | 0.5 — 35mm² | 0.08 — 95mm² | 0.5 — 35mm² |
| Testare Funcțională | Eșantion (tip) | 100% unități | Eșantion sau 100% |
| Rezistență Dielectrică | 2500VAC @ 1 min | 2500VAC — 6000VAC @ 1 min | 2500VAC @ 1 min |
| Cuplu Strângere Șină DIN | ±15% (DIN EN 60715) | ±5% (cheie dinamometrică) | ±10% |
| Toleranță Decupături | ±0.5mm | ±0.1mm (CNC) | ±0.3mm |
| Termen Prototip | 6 — 8 săptămâni | 2 — 3 săptămâni | 4 — 6 săptămâni |
| Certificări | ISO 9001 | ISO 9001 + IATF 16949 + IEC 61439 | ISO 9001 |
* Datele pentru "Benchmark Industrie" se bazează pe analiza a 12 producători de panouri de control din Europa de Est și Asia de Est (2024-2025). Specificațiile pot varia în funcție de complexitatea proiectului.
Procesul de Asamblare Box Build — Pas cu Pas
De la revizuirea designului până la livrarea sistemului complet testat. Fiecare etapă include puncte de verificare pentru a elimina erorile de integrare.
Revizuire Design și DFM
Analizăm schemele electrice, desenele mecanice și lista de materiale (BOM). Identificăm probleme de fabricabilitate: spațiere insuficientă între componente, rutare ineficientă a cablurilor, lipsa punctelor de fixare. Generăm raport DFM cu recomandări în 48 de ore.
Prototipare și Validare
Fabricăm 1-5 unități prototip pentru validare funcțională. Testăm fiecare conexiune electrică, secvența logică și integrarea mecanică. Documentăm abaterile și optimizăm designul înainte de producția în serie. Termen: 2-3 săptămâni.
Achiziție Consolidată
Achiziționăm toate componentele — carcase, cablaje, relee, surse de alimentare, conectori — de la furnizori aprobați. Verificarea incoming 100% pentru componente critice (relee, PLC-uri). Reducerea costurilor cu 15-30% prin achiziție consolidată vs. achiziție separată.
Asamblare Mecanică și Electrică
Montarea componentelor pe șină DIN conform DIN EN 60715. Cupluri de strângere verificate cu chei dinamometrice (±5%). Rutarea cablurilor conform IPC/WHMA-A-620. Etichetarea fiecărui conductor conform schemei electrice.
Testare Funcțională 100%
Fiecare unitate trece prin: test de continuitate (< 5mΩ), test de izolație (> 100MΩ @ 500VDC), test dielectric (2500VAC @ 50Hz, 1 minut) și test funcțional complet (verificarea secvențelor, semnalelor I/O și comunicării). Zero unități livrate fără testare.
Documentație și Livrare
Fiecare unitate este însoțită de: raport de testare individual, declarație de conformitate IEC 61439, etichetă cu cod QR pentru trasabilitate, manual de instalare și fișă de întreținere. Ambalare conform IATF 16949 pentru transport internațional.
Case Study: Panou de Control pentru Sistem de Irrigații Agricole
Challenge
Un producător de echipamente agricole avea nevoie de 800 de panouri de control pentru sisteme de irigații. Panourile includeau PLC Siemens S7-1200, 12 relee de putere, sursă de alimentare 24VDC, 3 asamblări de cabluri M12 și interfață HMI. Furnizorul anterior livra panouri cu 3.2% rată de defecte la punerea în funcțiune, cu termene de 10 săptămâni.
Solution
Am redescris rutarea cablurilor pentru a reduce lungimea totală cu 28%. Am înlocuit 12 relee individuale cu 3 module de relee (4 canale fiecare), reducând spațiul pe șină DIN cu 40%. Am implementat testare funcțională automată cu fixture dedicat — verificând 156 de puncte de conexiune în 45 de secunde. Carcasă din fibră de sticlă IP66 cu glande cable M12 și M8.
Results
Rata de defecte la punerea în funcțiune: 0.1% (de la 3.2%). Cost per unitate redus cu 22% prin achiziție consolidată și optimizare design. Termen de livrare redus de la 10 la 4 săptămâni. Timp de testare per unitate: 45 secunde (de la 12 minute manual). Toate cele 800 de unități livrate conform IEC 61439 cu documentație completă.
Când Are Sens Asamblarea Box Build?
Nu fiecare proiect necesită asamblare box build. Iată un cadru de decizie bazat pe complexitate și volum:
Asamblare Internă
Alege asamblare internă când:
- Volum sub 50 unități/an
- Mai puțin de 3 tipuri de componente
- Echipă de asamblare disponibilă
- Design stabil, fără modificări frecvente
Asamblare Box Build
Alege box build când:
- Volum peste 50 unități/an
- Mai mult de 3 tipuri de componente
- Carcasă necesită modificări mecanice
- Conformitate IEC 61439 sau UL 508A necesară
Box Build Complex
Alege box build complex când:
- Peste 200 puncte de conexiune
- Integrare PLC și comunicare rețea
- Testare funcțională multi-protocol
- Trasabilitate completă necesară (IATF 16949)

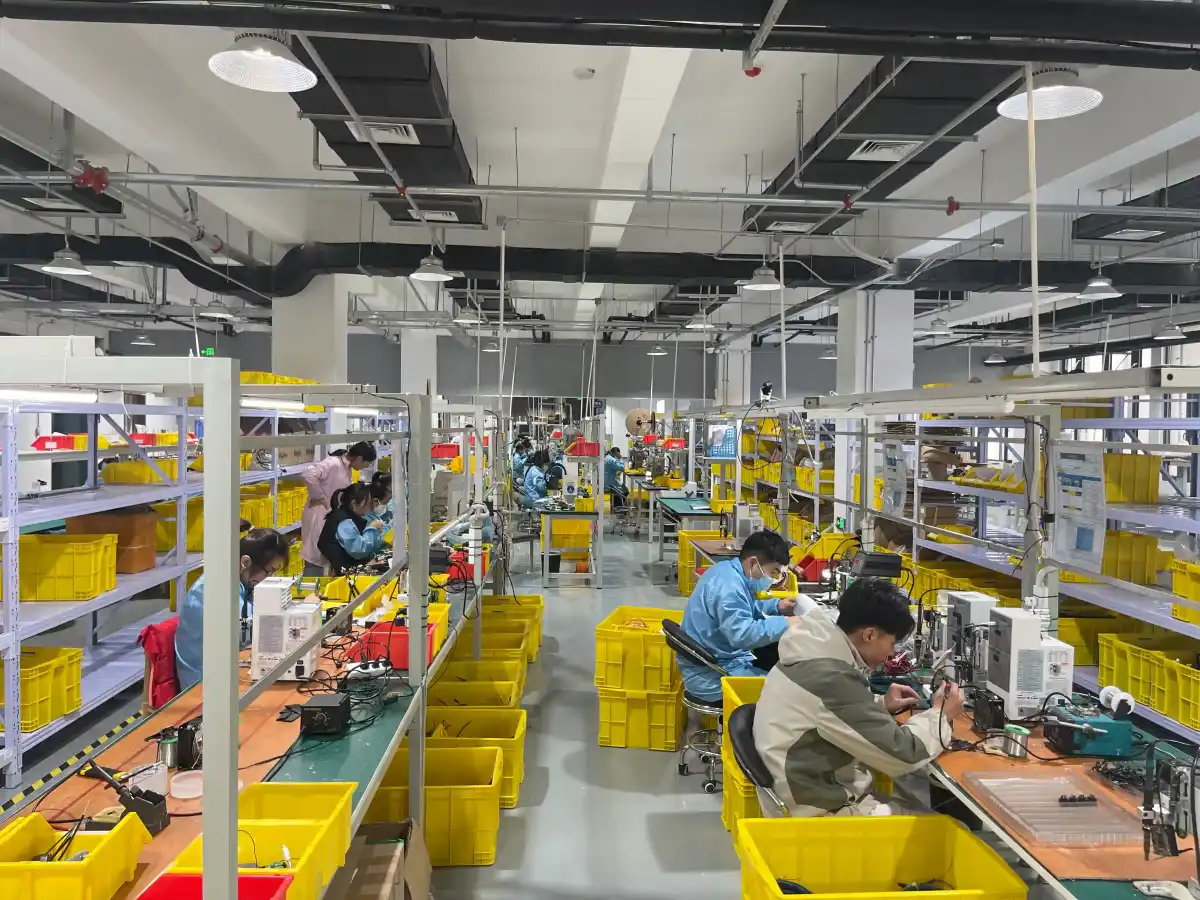

Facilitatea de Asamblare Box Build
Facilitatea WIRINGO include zone dedicate pentru asamblare mecanică, conectare electrică și testare funcțională, cu separare clară între etapele de producție.
Cum am livrat un proiect similar
electronics-distribution · US · 2026-Q1
Context: During ongoing negotiations for a large-volume US wire harness program, geopolitical tariff concerns threatened the commercial viability of the project.
Provocare: US-China trade tariffs risked making the 60,000+ unit custom harness program cost-prohibitive for the US-based customer, potentially stalling the deal.
Soluție: Proactively proposed shifting production to the manufacturer's Philippines facility to bypass the tariff burden, supplementing the proposal with photos and videos of the alternative site's capabilities to build trust.
Rezultat: Successfully extended the negotiation lifecycle and sustained active customer dialogue through March and April, keeping the high-volume opportunity alive despite tariff pressures.
Cifre concrete din proiect:
- 60,000+ unit volume
- Philippines factory alternative
- tariff avoidance strategy
- visual facility evidence provided
Detalii anonimizate pentru confidențialitate. Cifrele sunt redate exact din evidența proiectului.
Întrebări frecvente
Ce include serviciul de asamblare box build?
Serviciul de box build include integrarea completă a cablajelor, asamblărilor de cabluri, componentelor electromecanice (relee, contactoare, siguranțe) și a echipamentelor electronice într-o carcasă industrială. Include montarea pe șină DIN, conectarea blocurilor terminale, decuparea carcasei pentru conectori și glande, testarea funcțională 100% și documentația completă de trasabilitate.
Care este MOQ și termenul de livrare pentru asamblările box build?
MOQ pentru prototipuri este de 5 unități, iar pentru producția în serie începe de la 50 de unități. Termenul de livrare pentru prototipuri este de 2-3 săptămâni, iar pentru producție în serie 4-6 săptămâni. Proiectele complexe cu peste 200 de puncte de conexiune pot necesita 6-8 săptămâni. Oferim și opțiuni JIT pentru volume mari.
Ce standarde respectați pentru panourile de control industriale?
Respectăm IEC 61439 pentru asamblări de joasă tensiune, UL 508A pentru panouri de control industrial și IEC 60204-1 pentru echipamente industriale. Toate asamblrările sunt testate la rezistență dielectrică (2500VAC @ 50Hz timp de 1 minut), continuitate de protecție (< 0.1Ω) și funcționalitate completă conform specificațiilor clientului.
Când să aleg asamblare box build vs. achiziție separată de componente?
Asamblarea box build este recomandată când proiectul implică mai mult de 3 tipuri de componente (cablaje, relee, surse de alimentare) sau când carcasele necesită modificări mecanice (decupări, găurire). Pentru volume sub 50 de unități, asamblarea internă poate fi mai economică. Pentru volume peste 200 de unități, box build reduce costurile cu 15-30% datorită achiziției consolidate și reducerii erorilor de integrare.
Ce tipuri de carcase și grade de protecție oferiți?
Oferim carcase din oțel (IP54-IP66), aluminiu (IP65) și policarbonat (IP65-IP67). Dimensiunile variază de la 100x100x50mm până la 2000x800x600mm. Toate carcasele pot fi modificate cu decupături pentru conectori (M8, M12, M23), glande cable și panouri de montare. Pentru aplicații exterioare, oferim carcase IP66 cu ventilare forțată și filtre EMI.
Cum se face testarea funcțională a asamblărilor box build?
Fiecare asamblare este testată 100% în trei etape: test electric (continuitate, izolație, rezistență dielectrică conform IEC 61439), test funcțional (verificarea secvențelor logice, semnalelor de intrare/ieșire și comunicării) și test mecanic (verificarea cuplurilor de strângere conform DIN EN 60715). Rezultatele sunt înregistrate digital și stocate minimum 10 ani.
Ce fișiere trebuie să furnizez pentru o ofertă box build?
Pentru o ofertă precisă, aveți nevoie de: scheme electrice (PDF sau EPLAN/Altium), desene mecanice ale carcasei (STEP/DWG), lista de materiale (BOM) cu coduri producător, și specificații funcționale (secvențe de testare, protocoale de comunicare). Cu aceste fișiere, putem livra o ofertă detaliată în 3-5 zile lucrătoare, inclusiv analiza DFM și recomandări de optimizare.
Servicii Conexe
Cablaje Electrice Personalizate
Cablaje electrice fabricate la comandă pentru integrare în asamblări box build. Conform IPC/WHMA-A-620.
Află mai multeAsamblări de Cabluri
Asamblări de cabluri pentru conectarea componentelor din interiorul carcasei. Conectori M8, M12, FAKRA.
Află mai multeTestare și Inspecție
Testare funcțională 100% pentru asamblări box build. Continuitate, izolație, rezistență dielectrică.
Află mai multeSurmufare (Overmolding)
Conectori surmulați pentru etanșare IP67 la punctele de intrare/ieșire din carcasă.
Află mai multeAveți Nevoie de o Asamblare Box Build?
Trimiteți-ne schemele electrice și lista de materiale. Vă livrăm o ofertă detaliată cu analiza DFM în 3-5 zile lucrătoare. Prototipuri în 2-3 săptămâni, producție în serie în 4-6 săptămâni.
