Shielded Cable Assembly pentru EMI/RFI controlat
Ansambluri de cabluri ecranate pentru automatizare, telecom, medical, automotive și box build, cu selectie corecta a shield-ului, terminare 360° și testare 100% pentru performanta stabila in medii cu zgomot electromagnetic.
De Ce Un Cablu Ecranat Nu Rezolva Automat Problema EMC
Un shielded cable assembly este eficient doar daca geometria cablului, tipul de ecranare și terminarea la conector sunt tratate ca un sistem complet. Concepte precum shielded cable și electromagnetic interference explica de ce un cablu prost terminat poate lasa zgomotul sa intre sau sa iasa chiar daca materialul pare corect pe hartie.
Pentru proiectele care trebuie sa treaca testari de compatibilitate electromagnetica, reperele din familia IEC 61000 sunt utile, dar rezultatul practic depinde de executie: lungimea de pregatire, continuitatea shield-ului, modul de bonding la carcasa și controlul traseului in produsul final.
WIRINGO produce cabluri ecranate pentru semnal, date și control, cu suport pentru configurații OEM, prototipuri și producție recurenta. Daca aveti deja un sistem cu probleme de zgomot, putem porni de la simptom și de la pinout-ul existent, apoi recomanda o construcție de cablu mai potrivita.
Ce controlam la un shielded cable assembly bun
Diferenta dintre un cablu ecranat funcțional și unul doar aparent corect apare in detaliile de executie și in modul de validare.
Selectie corecta a ecranarii
Configuram folie, impletitura sau ecranare combinata in funcție de frecventa zgomotului, flexibilitate, diametru și mediul de lucru al produsului final.
Terminare 360° a shield-ului
Performanta reala vine din modul in care este terminat ecranul la conector, backshell sau punctul de impamantare, nu doar din existenta unei folii pe cablu.
Control al integritatii de semnal
Reducem riscul de cuplaj, diafonie și emisii necontrolate pentru interfete de date, semnal analogic sensibil și sisteme de control industrial.
Testare adaptata aplicatiei
Pe langa continuitate și pin map, putem valida izolația, rezistenta de contact, continuitatea ecranului și verificări funcționale cerute de client.
DFM pentru medii dificile
Verificam traseul cablului, strain relief-ul, punctele de impamantare, lungimile de dezizolare și compatibilitatea cu VFD-uri, servodrivere sau surse zgomotoase.
Scalare de la prototip la serie
Pastram aceeasi configurație aprobata pentru mostre, lot pilot și producție recurenta, cu control de revizie și trasabilitate pe materiale critice.
Specificații tehnice uzuale
| Parametru | Specificatie |
|---|---|
| Tipuri de ecranare | Folie Al/PET, impletitura cositorita, ecranare dubla, drain wire, combinatii personalizate |
| Tipuri de cablu | Multi-conductor, perechi torsadate, date industriale, control, senzori, semnal analogic și hibrid |
| Terminatii | Conectori circulari, D-Sub, M12, backshell metalic, overmolding, heat shrink, strain relief |
| Protecție EMC | Terminare 360°, continuitate shield, bonding la carcasa, routing separat pentru semnal și putere |
| Teste standard | Continuitate, pin map, short/open, rezistenta de contact, inspecție vizuala și dimensionala |
| Teste optionale | Rezistenta de izolație, hi-pot, continuitatea ecranului, test funcțional, flex și vibrații |
| Aplicații tipice | Automatizare, servo drive, instrumentatie, medical, telecom, automotive și box build |
| Standarde utile | IPC/WHMA-A-620, IEC 61000, bune practici EMC și cerințe specifice OEM |
Unde folosim frecvent aceste ansambluri ecranate
Aplicatiile bune pentru shielded cable assembly sunt cele in care zgomotul produce defecte greu de diagnosticat sau costuri mari de oprire.
Automatizare industriala și servo
Shielded cable assembly pentru encodere, feedback, I/O, VFD-uri și sisteme unde motoarele și sursele de comutatie pot corupe semnalul.
Dispozitive medicale
Ansambluri ecranate pentru imagistica, monitorizare pacient și echipamente sensibile la zgomot, unde stabilitatea semnalului conteaza la fel de mult ca repetabilitatea procesului.
Telecom și echipamente de retea
Cabluri ecranate pentru transmisie de date, module RF, interfete sensibile și rack-uri dense unde diafonia și EMC-ul trebuie controlate.
Automotive și EV
Subansambluri cu shield pentru infotainment, camere, senzori, CAN și alte interfete din vehicul unde mediul electromagnetic este agresiv.
Instrumentatie și test
Cabluri pentru senzori, semnale low-level și bancuri de test care cer zgomot redus, terminari stabile și identificare clara a loturilor.
Box build și integrare de sistem
Interconectări ecranate intre subansambluri, panouri și carcase metalice, cu bonding corect la nivel de sistem și documentație coerenta.
Procesul WIRINGO pentru cabluri ecranate
Procesul este gandit pentru a controla variabilele care influenteaza direct EMC-ul și repetabilitatea lot dupa lot.
Clarificare sursa de zgomot și a interfetei
Confirmam daca problema este EMI radiata, zgomot condus, diafonie, bucla de masa sau sensibilitatea unei interfete de date ori semnal analogic.
Selectarea constructiei de cablu
Alegem conductorul, perechile torsadate, materialul mantalei, tipul de shield și geometria potrivita pentru mediu, flexibilitate și cost.
DFM pentru terminare și impamantare
Definim lungimile de pregatire, modul de terminare 360°, backshell-ul, feritele și punctele de bonding astfel incat ecranarea sa ramana funcțională dupa montaj.
Mostra, validare și freeze de configurație
Construim mostre pentru verificarea mecanica și electrica, apoi blocam configurația aprobata pentru lot pilot și producție recurenta.
Producție controlata și testare 100%

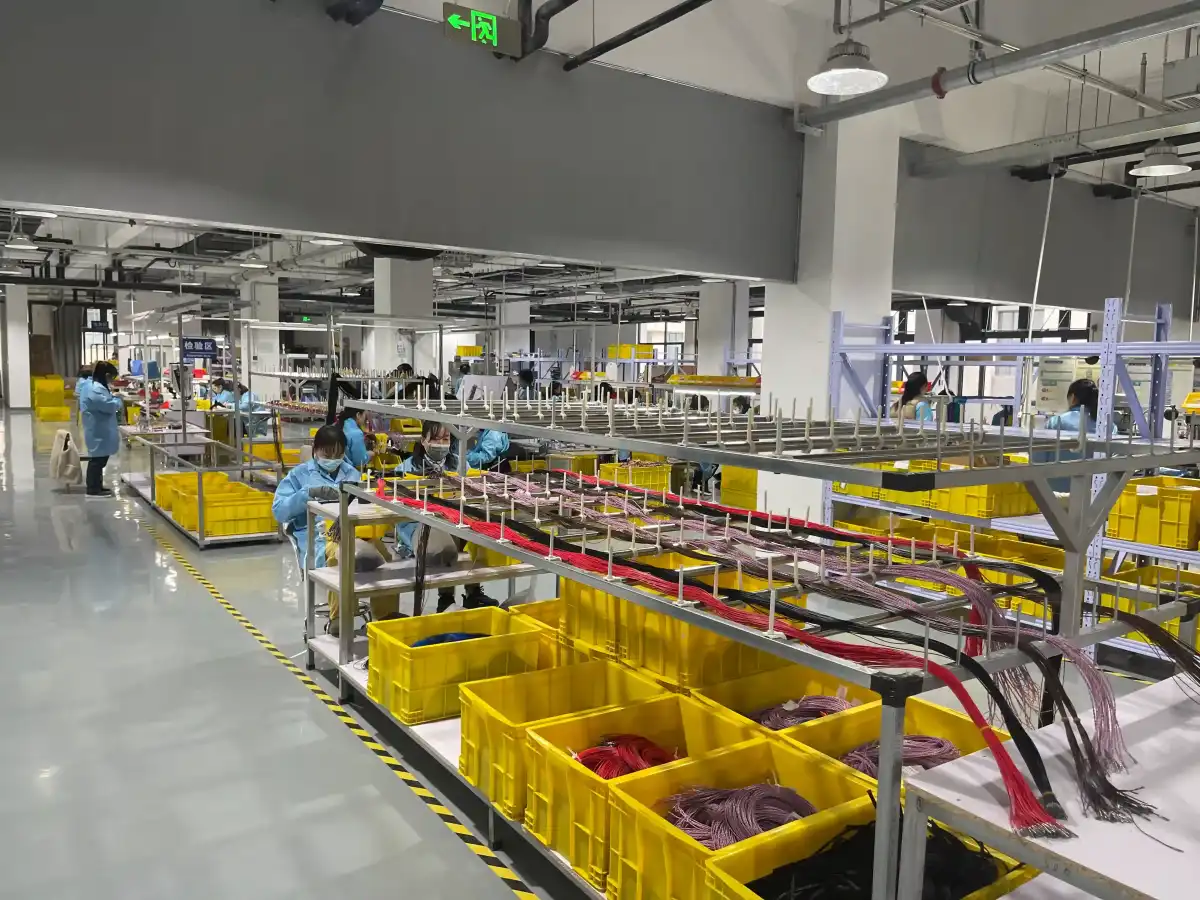

Executam asamblarea pe instrucțiuni de lucru controlate, cu verificări pe operație și raportare clara pentru piesele critice.
Ambalare, trasabilitate și replenishment
Etichetam loturile, pastram istoricul materialelor și sustinem livrari recurente fara schimbari necontrolate de configurație.
Cum am livrat un proiect similar
thermal-imaging · Belgium · 2020-2021
Context: A European thermal imaging OEM experienced a critical production halt due to high impedance defects in a micro-coaxial cable assembly used for a beta production series.
Provocare: 1296 out of 2000 units of AWG#40 CABLINE-VS 1:1 100mm micro-coax assemblies failed due to high impedance, leading to order cancellation, a demand for refunds, and a major trust deficit.
Soluție: Halted production immediately and conducted joint technical analysis with the customer's engineering team to identify the root cause (specification definition and testing method mismatch). Updated specifications, provided new test reports, manufactured new samples, and processed a replacement order for the defective units.
Rezultat: Successfully resolved the quality complaint, secured a replacement order for the 1296 defective units, and maintained the long-term partnership despite the severe initial defect rate.
Cifre concrete din proiect:
- AWG#40
- CABLINE-VS 1:1
- 100mm length
- 1296 defective units out of 2000
- 1296 replacement units
Detalii anonimizate pentru confidențialitate. Cifrele sunt redate exact din evidența proiectului.
Intrebari frecvente
Intrebarile de mai jos apar frecvent in RFQ-urile pentru cabluri ecranate, mai ales cand proiectul are deja probleme de zgomot sau schimbari de furnizor.
Ce inseamna shielded cable assembly și cand este necesar?
Un shielded cable assembly este un ansamblu de cablu care include o forma de ecranare electrica pentru a reduce interferentele electromagnetice și emisiile nedorite. Devine necesar cand cablul trece prin medii cu servomotoare, invertoare, surse in comutatie, radiofrecventa, linii de date sensibile sau masurari analogice cu nivel mic de semnal.
Ce tip de ecranare este mai bun: folie sau impletitura?
Depinde de aplicație. Folia ofera acoperire foarte buna și este utila pentru zgomot de frecventa mai inalta, in timp ce impletitura aduce robustete mecanica și performanta buna pe un spectru larg. In multe aplicații industriale se foloseste combinatia folie plus impletitura pentru un echilibru mai bun intre EMC, flexibilitate și durabilitate.
Cat de importanta este terminarea 360° a ecranului?
Este critica. Un cablu ecranat poate performa slab daca shield-ul este drenat impropriu sau lasat prea lung neprotejat la conector. Terminarea 360° reduce discontinuitatile și ajuta la mentinerea unei cai controlate pentru zgomotul captat de ecran.
Puteti produce și variante cu overmolding sau strain relief suplimentar?
Da. Putem integra overmolding, heat shrink, backshell-uri metalice, ferite și alte soluții de protecție mecanica sau EMC in funcție de produsul final și de mediul de utilizare.
Ce informații accelereaza oferta pentru un shielded cable assembly?
Ideal este sa primim tipul conectorilor, schema sau pinout-ul, lungimea, mediul de utilizare, sursa de zgomot cunoscuta, cerințele de test și volumul estimat. Daca exista deja probleme EMC in teren, este util și un scurt rezumat al simptomelor pentru a alege corect construcția de cablu.
Aveti un proiect cu zgomot electromagnetic sau semnal instabil?
Trimiteți desenul, pinout-ul, volumul estimat și simptomele observate in teren. Va spunem rapid daca problema cere schimbare de construcție, de terminare a ecranului sau de pachet de test.
