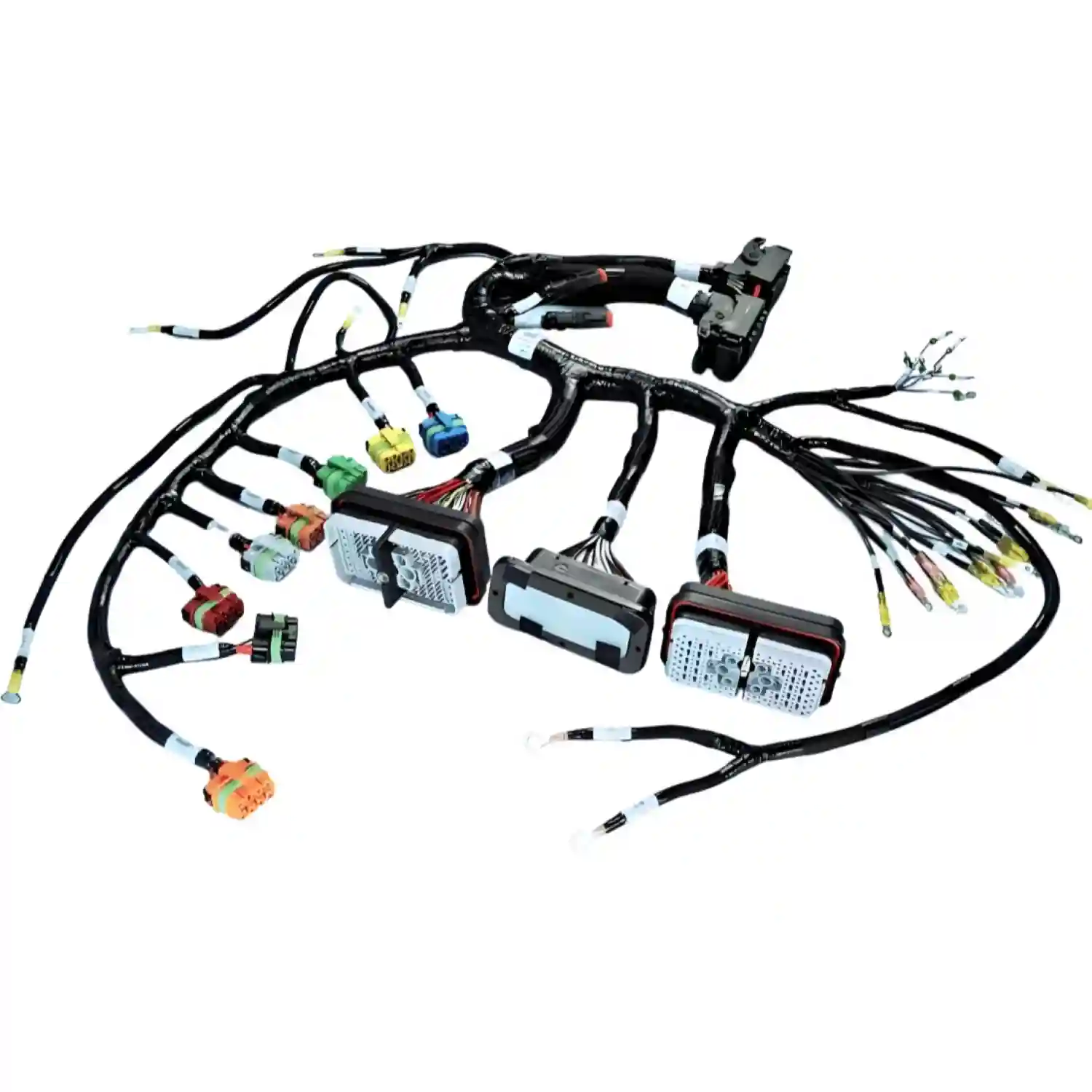

Expresia EV wire harness design and manufacturing pare să descrie un singur produs, dar în realitate vorbește despre un sistem complet de interconectare: putere de 400V sau 800V, semnale de siguranță, magistrale de comunicație, shielding, etanșare, serviceability și trasabilitate. Într-un vehicul electric, cablajul nu este doar un transportor pasiv de curent. El influențează direct eficiența, siguranța, autonomia, EMI și timpul de asamblare pe linia OEM.
Tocmai de aceea, proiectarea și fabricația nu pot fi separate artificial. Dacă ingineria definește o rută prea strânsă, o secțiune optimistă sau un shield greu de terminat repetabil, fabrica va plăti prin rebut, rework sau variație între loturi. Dacă producția intră târziu în discuție, produsul ajunge să fie validat pe banc, dar instabil în teren după vibrații, cicluri termice și service repetat.
Pentru context, merită corelat acest subiect cu pagina noastră de cablaje de înaltă tensiune, cu capabilitățile de testare, cu procesele de overmolding și cu articolul despre HVIL pentru cablaje EV. La nivel de bune practici industriale, proiectele serioase se raportează și la discipline precum IATF 16949, la criteriile de execuție din zona IPC/WHMA și la arhitectura specifică pentru vehicule electrice.
“În programele EV, cablajul nu mai este doar o listă de fire și conectori. Este o componentă de sistem care trebuie să rămână stabilă la 400-800 V, după vibrații, după ciclu termic și după service. Dacă designul și manufacturing-ul nu sunt aliniate de la început, costul apare mai târziu în garanție.”
— Hommer Zhao, Director Tehnic, WIRINGO
1. De ce cablajele EV cer o logică de proiectare diferită
Un cablaj pentru motor termic lucrează în principal cu circuite de 12V sau 48V, chiar dacă densitatea sa poate fi mare. În schimb, platformele electrice aduc trasee HV între baterie, inverter, motor, OBC, DC-DC și portul de încărcare. Când tensiunea urcă la 400V sau 800V, greșelile de separație electrică, alegerea izolării, calitatea shield-ului și controlul conectorului devin mult mai sensibile decât într-un harness de caroserie standard.
În paralel, EV-ul cere și reducerea masei. Fiecare kilogram economisit ajută autonomia, dar o optimizare agresivă făcută doar în Excel poate compromite fereastra termică, flexibilitatea sau rezistența la vibrații. Din acest motiv, proiectarea corectă pornește cu profilul electric și mecanic real: curent continuu, vârfuri tranzitorii, temperatură locală, routing, expunere la fluid, cicluri de conectare și strategia de service.
2. Intrările de design care trebuie înghețate înainte de RFQ
Un RFQ util pentru EV wire harness nu spune doar lungimea și conectorii. El definește tensiunea de lucru, curentul continuu și peak, temperatura locală, raza minimă de curbură, cerințele EMC, gradul IP, culoarea jacket-ului, identificarea circuitelor, tipul de fixare, breakouts, țintele de masă și testul minim obligatoriu. Dacă aceste date lipsesc, doi furnizori pot calcula produse foarte diferite și ambele oferte pot părea corecte pe hârtie.
În proiectele mature, definim separat traseele HV de cele de semnal și interlock. HVIL, BMS sensing, comunicațiile CAN și cablurile de putere nu trebuie amestecate sub aceeași logică de material și test. Tocmai această separare ajută și în manufacturing, unde sculele, fixture-urile, cerințele de curățenie și secvența de asamblare pot fi diferite pentru fiecare subfamilie de circuit.
| Sub-sistem | Nivel tipic | Materiale frecvente | Risc dominant | Test minim util |
|---|---|---|---|---|
| Baterie - invertor | 400-800 V, curent mare | Cupru sau Al validat, XLPE, shield 360° | Încălzire, izolație, EMC | IR, hi-pot, shield continuity, verificare dimensională |
| OBC - port încărcare | 400-800 V | Conectori sigilați, jacket rezistent la fluid | Etanșare și service | IR, hi-pot, verificare IP și retenție |
| BMS sensing | Semnal joasă putere | Conductori subțiri, identificare clară, twist unde e necesar | Miswire și zgomot | 100% pinning, continuitate, rezistență de contact |
| HVIL | 5-12 V circuit interlock | Terminale auxiliare, toleranțe controlate | Fault logic la cuplare | Continuitate funcțională, secvență de cuplare, retenție |
| Comunicare CAN/LIN | Semnal diferențial | Twisted pair, shield după arhitectură | EMI și impedanță | Wire map, shield continuity, test funcțional |
| Răcire și auxiliare | 12-48 V | PVC, XLPE sau TPE după mediu | Abraziune și routing | Continuitate, izolație, verificare de fixare |
3. Alegerea conductorului, izolației și a shielding-ului
Cuprul rămâne referința pentru robusteză și proces repetabil, dar în EV apare presiunea de a reduce masa pe traseele lungi de putere. Aluminiul poate fi o opțiune viabilă doar dacă sunt validate tranzițiile Al-Cu, terminalele bimetalice, comportamentul la vibrații și rezistența de contact pe termen lung. Dacă nu există această validare, economia de masă se poate transforma în risc de service și garanție.
La nivel de izolație, XLPE este frecvent pentru echilibrul bun dintre cost, temperatură și performanță electrică, în timp ce siliconul și fluoropolimerii intră când mediul cere flexibilitate la rece, temperatură mai mare sau rezistență chimică suplimentară. În zona HV, shielding-ul trebuie tratat ca funcție de sistem, nu ca accesoriu. O împletitură excelentă nu compensează o terminație slabă la backshell sau o zonă lungă neterminată lângă conector.
“Cea mai frecventă eroare în EV harness este să optimizați materialul fără să optimizați interfața. Un conductor mai ușor sau un shield mai ieftin nu ajută dacă tranziția în conector nu rămâne stabilă după 500 de ore de vibrații și după ciclu termic.”
— Hommer Zhao, Director Tehnic, WIRINGO
4. Conectori, HVIL și serviceability
În cablajele EV, conectorul nu este doar punct de cuplare. El definește etanșarea, retenția, orientarea, secvența de contact și uneori arhitectura HVIL. De aceea, proiectul trebuie să precizeze clar ce contacte sunt de putere, ce contacte sunt auxiliare, cum se face identificarea la service și ce toleranțe de montaj sunt admise. Un sistem care funcționează pe banc, dar poate fi conectat greșit sau forțat în service, nu este un design matur.
HVIL trebuie tratat explicit, nu lăsat implicit în documentația conectorului. Dacă platforma cere confirmare de secvență la cuplare, detectarea deschiderii sub fault și trasabilitate pe circuitul de interlock, aceste puncte trebuie trecute în planul de test și în PFMEA. În plus, când produsul vede apă, sare și vibrații, protecția mecanică și geometria strain relief-ului contează la fel de mult ca pinout-ul.
5. Ce schimbă manufacturing-ul într-un proiect EV reușit
Faza de producție începe înainte de linie, prin DFM. Secțiunea conductorului, lungimea de dezizolare, ferestrele de crimpare, sculele, traseul de shield termination și tipul de protecție externă trebuie verificate înainte de pilot. La volume serioase, diferența dintre o piesă repetabilă și una marginală apare în detalii aparent mici: cum este susținut cablul la tăiere, cum se controlează orientarea conectorului și dacă operatorul are un reper clar pentru asamblare.
În EV wire harness manufacturing, procesele tipice includ tăiere și dezizolare automată, crimping controlat, ultrasonic splice sau splice-uri sertizate pentru ramificații, bandajare, overmolding, testare electrică 100% și inspecții intermediare. Pentru programe noi, recomandăm o secvență clară EVT-DVT-PVT, nu o trecere directă de la mostre la SOP. Un lot pilot de 20-50 bucăți oferă mult mai multă informație despre variația reală decât zece mostre frumoase făcute manual.
Dacă proiectul combină cabluri HV, trasee ecranate și subansambluri auxiliare, împărțirea procesului pe familii de risc este adesea mai bună decât o singură instrucțiune generică. Acest lucru ajută inclusiv la training și la controlul trasabilității pe lot, operator și sculă.
6. Planul de test care reduce defectele reale, nu doar cele evidente
Continuitatea rămâne obligatorie, dar este insuficientă pentru EV. Pentru traseele HV, pachetul uzual include rezistență de izolație, hi-pot, verificarea shield-ului, inspecție dimensională și uneori etanșeitate. Pentru circuitele de semnal, accentul cade pe pinning, contact resistance și verificarea funcțională în contextul sistemului. Când produsul este instalat aproape de inverter sau de cabluri de putere, testul EMC sau cel puțin o validare bună a shielding-ului devine justificată.
Valorile exacte trebuie legate de specificația OEM, dar ca ordine de mărime se văd frecvent teste IR la 500-1000 VDC, hi-pot la niveluri derivate din tensiunea de lucru și verificări de shield continuity sub 100 mOhm pentru trasee critice. Pentru a evita confuziile, legați întotdeauna testul de funcția circuitului: un HVIL reușit nu dovedește sănătatea izolației HV, iar un hi-pot trecut nu dovedește secvența logică de interlock.
Dacă doriți o comparație mai largă între metode, articolul nostru despre metode de testare pentru wire harness explică exact unde IR, hi-pot, pull test și testul funcțional se completează și unde nu trebuie confundate.
“Un cablaj EV bun trece trei filtre: proces, test și trasabilitate. Dacă lipsește unul dintre ele, defectul nu dispare, doar migrează. De aceea insistăm pe 100% test electric, ferestre de crimpare validate și evidență clară pe lot înainte de SOP.”
— Hommer Zhao, Director Tehnic, WIRINGO
7. Greșeli frecvente care scumpesc proiectul fără să fie vizibile la început
Prima greșeală este subestimarea spațiului fizic. Un traseu desenat ideal în CAD poate deveni imposibil de montat când apare protecția mecanică, raza reală de curbură și accesul la conector. A doua greșeală este amestecarea necontrolată a familiilor de material: conductor, seal, tubing și overmold care individual par bune, dar împreună nu trec ciclul termic sau expunerea la fluid.
O altă problemă este definirea incompletă a deviațiilor permise. Dacă nu spuneți ce substituții sunt acceptabile și ce trebuie revalidat, schimbarea de terminal, de conductor sau de sculă poate intra în serie fără o discuție tehnică serioasă. În proiectele EV, costul unei astfel de schimbări necontrolate este mult mai mare decât într-un harness low-voltage obișnuit, pentru că impactul poate ajunge la siguranță, EMC și service.
Checklist scurt înainte să lansați un EV harness în pilot
- Înghețați tensiunea, curentul, temperatura și cerințele EMC pe fiecare circuit.
- Separați clar traseele HV, HVIL, BMS și comunicațiile în desen și în planul de test.
- Validați conductorul, izolația și tranzițiile în conector, nu doar materialele individuale.
- Confirmați că shield termination-ul și strain relief-ul sunt repetabile pe linie.
- Cereți FAI, rapoarte IR/hi-pot și trasabilitate înainte de SOP.
Concluzie
Un proiect bun de EV wire harness design and manufacturing nu se rezumă la alegerea unei secțiuni de cablu și a unui conector portocaliu. El cere o legătură strânsă între arhitectura electrică, constrângerile mecanice, metoda de asamblare, testarea și disciplina de schimbare. Când aceste piese sunt aliniate, cablajul devine mai ușor, mai sigur și mai repetabil în serie.
Dacă pregătiți un RFQ, un prototip sau un lot pilot pentru platforme de 400V și 800V, echipa WIRINGO vă poate sprijini cu revizuirea designului, DFM, prototipare și validare de producție. Puteți începe prin pagina noastră de contact sau prin serviciile pentru cablaje HV.
Întrebări frecvente despre EV wire harness design and manufacturing
Ce face un EV wire harness diferit de un cablaj auto convențional?
Diferența principală este combinația dintre tensiuni de 400-800 V, cerințe EMC mai stricte și controlul siguranței funcționale. În practică apar izolații mai robuste, ecranare continuă, HVIL, conectori sigilați și teste suplimentare precum rezistență de izolație la 500-1000 VDC și hi-pot conform specificației OEM.
Când merită o arhitectură de 800 V în loc de 400 V?
La aceeași putere, 800 V reduce curentul aproximativ la jumătate față de 400 V, ceea ce poate scădea secțiunea conductorului, pierderile I2R și încălzirea. Beneficiul real depinde însă de invertor, baterie, încărcare DC rapidă și costul întregii platforme, nu doar de cablaj.
Ce materiale de izolație sunt uzuale pentru cablajele EV?
În proiectele serioase apar frecvent XLPE, silicon și fluoropolimeri pentru zone cu temperatură mai mare sau medii chimice severe. Alegerea depinde de temperatura țintă, flexibilitate, rezistența la fluid și validarea pe profilul aplicației, nu doar de un catalog generic.
Este suficient testul de continuitate pentru un harness EV?
Nu. Continuitatea și pinning-ul sunt doar baza. Pentru circuitele HV se adaugă în mod tipic rezistență de izolație, hi-pot, continuitate shield, verificarea HVIL, test funcțional și uneori etanșeitate IP67 sau IP6K9K, în funcție de cerința platformei.
Cum se controlează greutatea fără a sacrifica fiabilitatea?
Se optimizează ruta, secțiunea, numărul de splice-uri și arhitectura conectorilor înainte de a schimba materialul conductorului. Aluminiul poate reduce masa pe unele trasee de putere, dar cere interfețe validate, terminale potrivite și control bun al tranziției Al-Cu.
Ce documente trebuie cerute înainte de SOP pentru un EV wire harness?
Minimumul util include drawing rev, BOM controlat, plan de test, FAI, rapoarte IR/hi-pot, ferestre de crimpare, trasabilitate lot și lista deviațiilor aprobate. Pentru programe mature se adaugă evidențe DVP, PPAP și corelare cu standarde precum IPC/WHMA-A-620, IATF 16949 și cerințele OEM.
